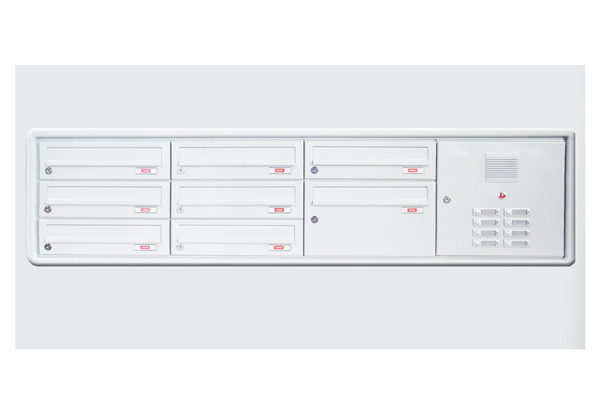

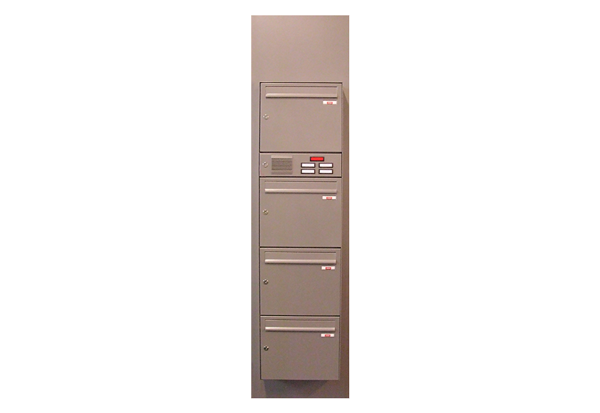

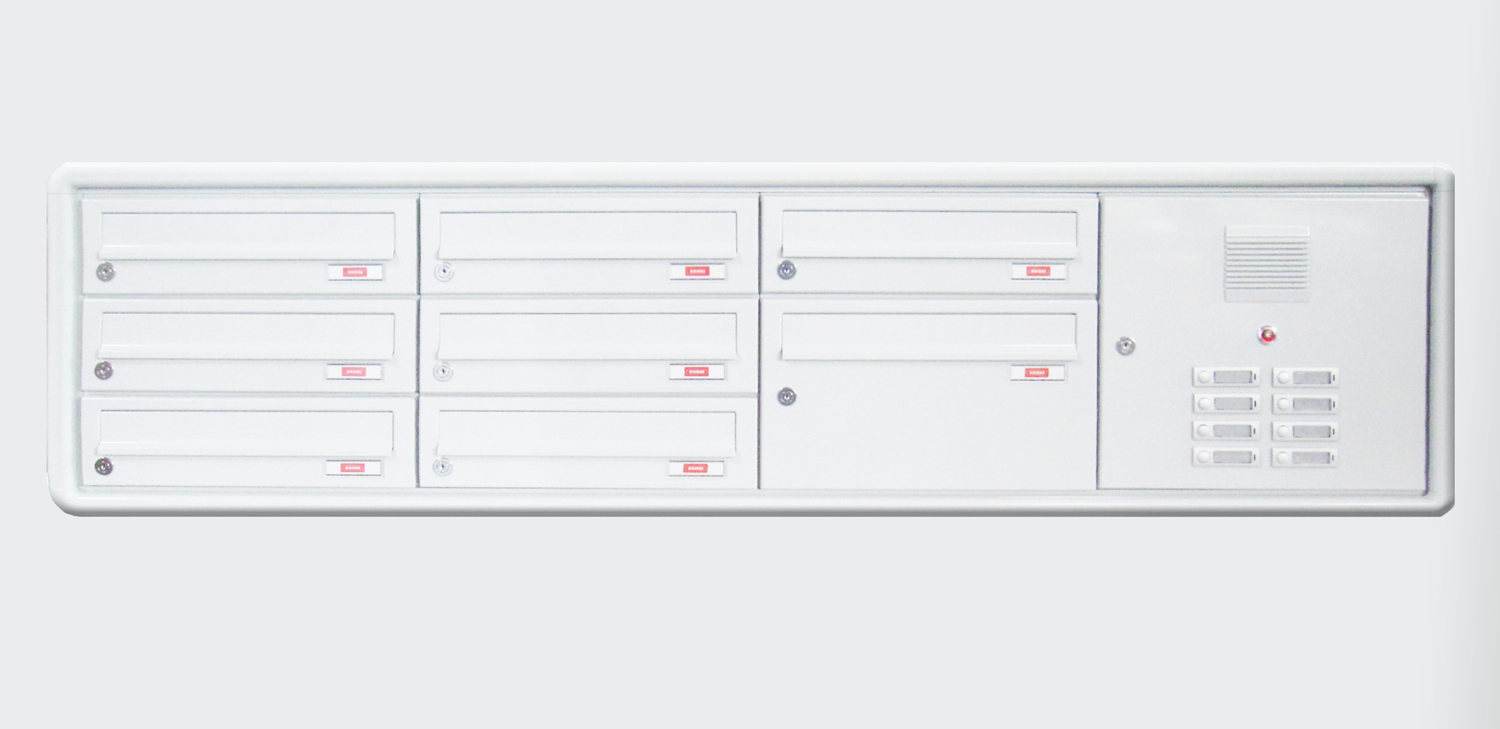

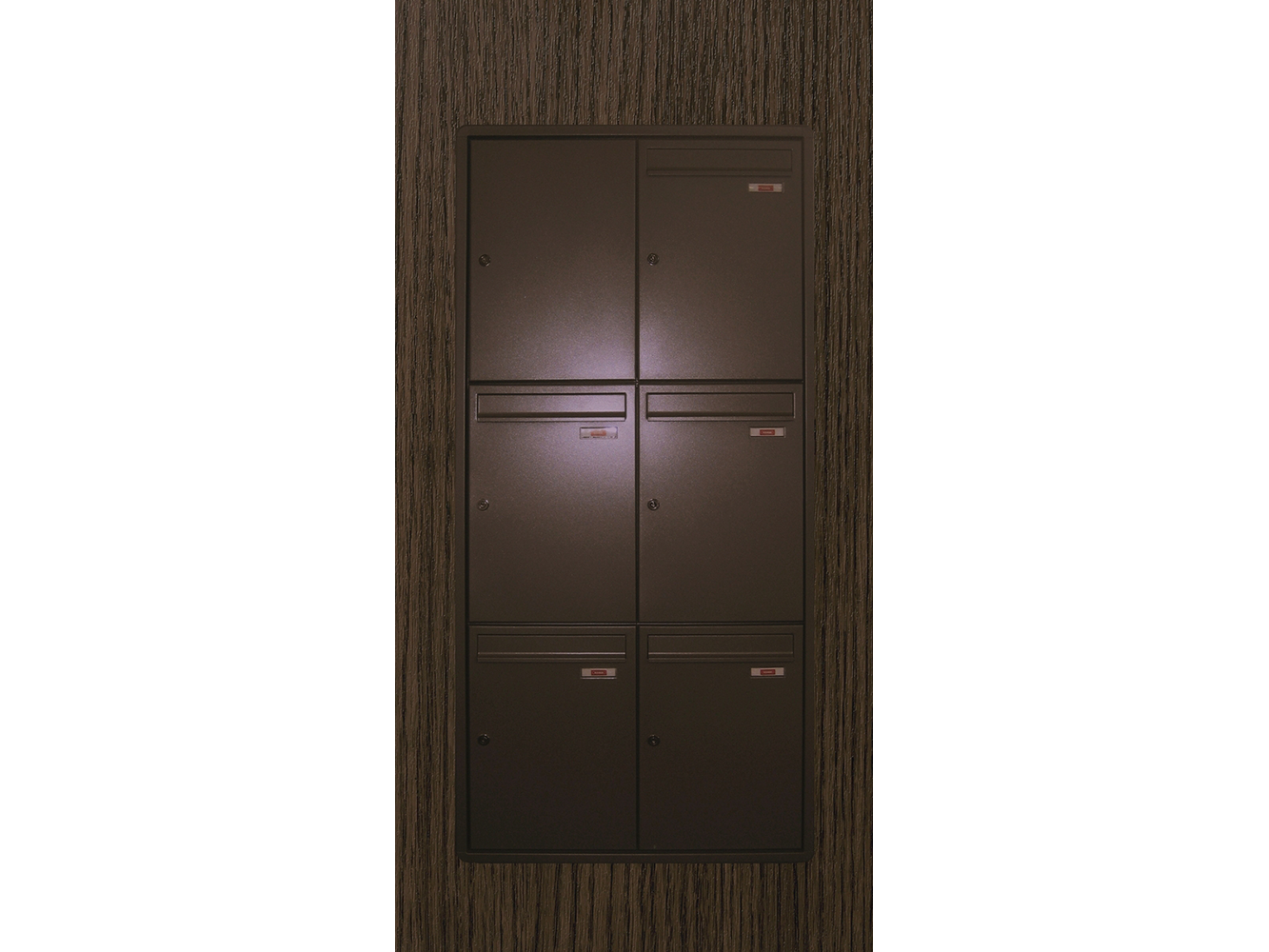

Aufputz-Anlage auf Sandwichplatte im Türseitenteil


Aufputz-Anlage auf Sandwichplatte im Türseitenteil von ROMBI

aus Edelstahl oder nach RAL pulverbeschichtet

Sie suchen eine Anlage für das Haustürseitenteil, haben jedoch im Innenraum keinen Platz und benötigen einen guten Ug-Wert ?

Dann sind diese Anlagen genau das Richtige für Sie.
Die Kombination einer Aufputz-Anlage und einer Türseitenteilanlage können genau diese Anforderungen bestens erfüllen.

Jede Briefkastenanlage von ROMBI kann individuell zusammengestellt werden. Durch die vielen Variations-, Kombinations- und Gestaltungsmöglichkeiten kann jede Anlage an Ihre Bedürfnisse angepasst werden.

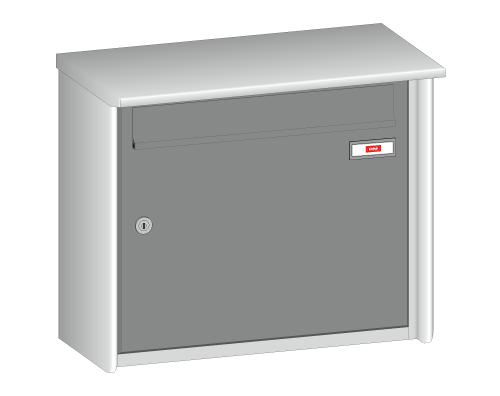

Wir haben unsere Verkleidungen in 3 Gruppen eingeteilt:

Trends - Design - Edelstahl - Logos

Lassen Sie sich von den vielen Möglichkeiten inspirieren.

Die Merkmale sprechen für sich:


Garantierter Ug-Wert
Durch die geschlossene Sandwichplatte kann der von Ihnen gewünschte Ug-Wert erreicht werden.

Passivhausgerechter Ug-Wert möglich
Passivhausgerechte Türseitenteilanlage mit Ug-Werten von 0,65 ! (optional)

Renolit, Cova oder Hornschuch/skai
Kombinierbar mit folien-kaschierten Sandwichplatten (einseitig oder beidseitig)
(Renolit, Cova, Hornschuch/skai) (optional)

Verbesserte Dämmeigenschaften
Verbesserte Schall- & Geräuschdämmung durch geschlossene Sandwichplatte

RC2
RC2 gerechte Bauweise (optional)

mehr Platz im Treppenhaus
Keine störenden Kästen im Treppenhaus - somit mehr Platz

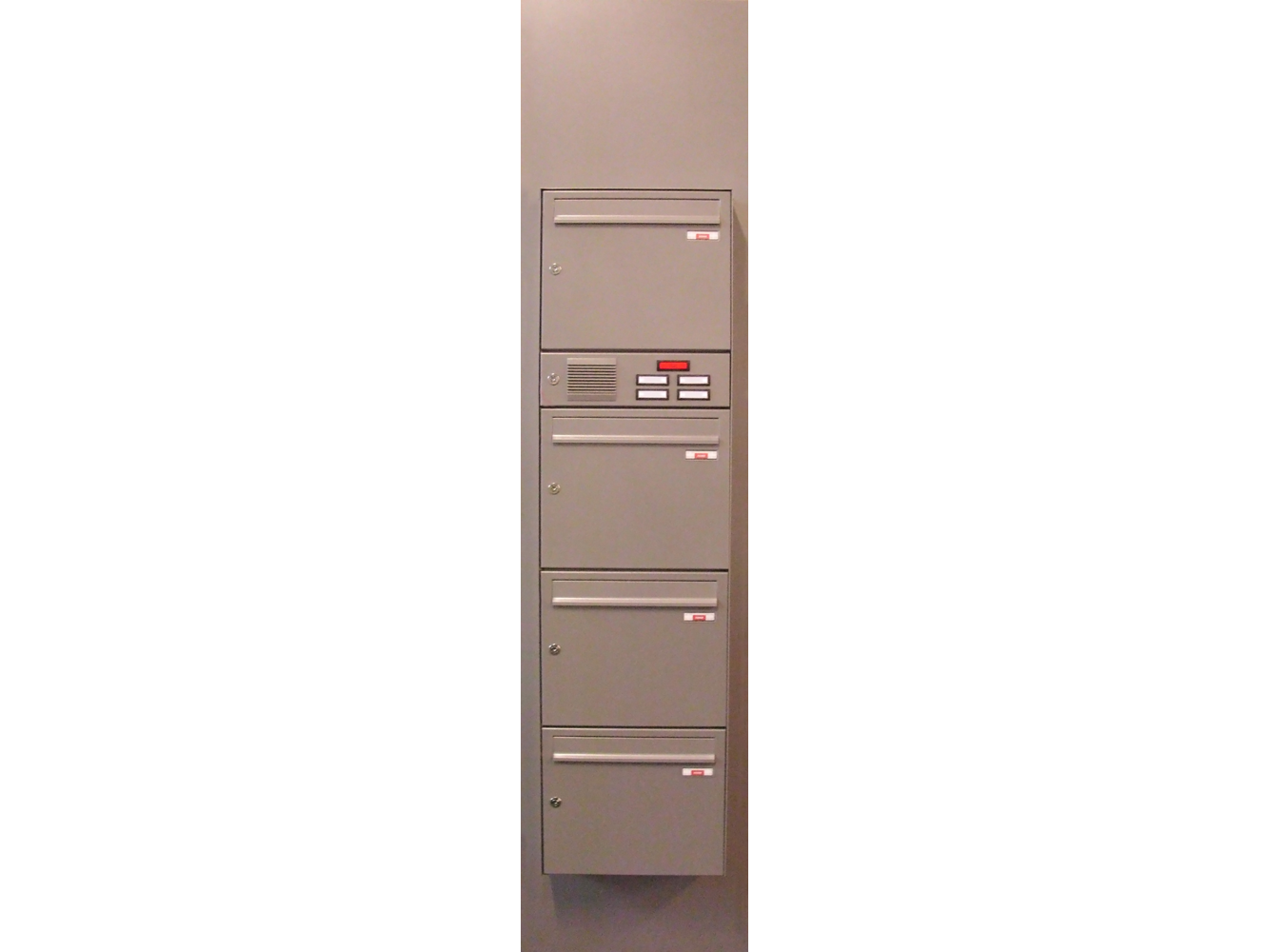

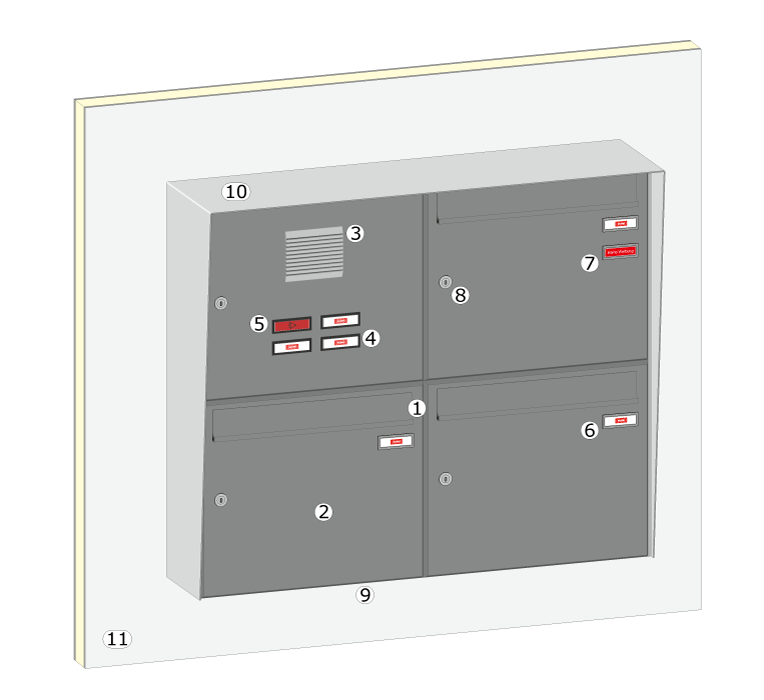

Den Aufbau einer Aufputz-Briefkastenanlage auf einer Sandwichplatte zum Einbau im Türseitenteil kurz erklärt:
...
  1. Einwurfklappe aus Edelstahl oder pulverbeschichtet nach RAL
    Optional: SoftClose-System für Einwurfklappen
  2. Kastentür aus Edelstahl oder pulverbeschichtet nach RAL

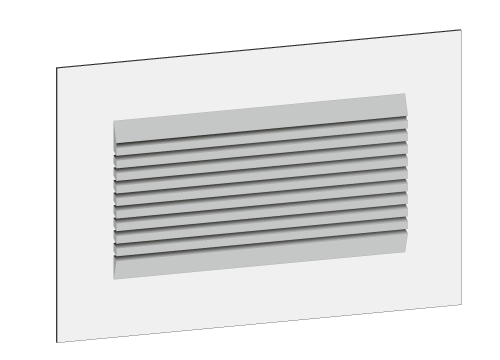

  3. Sprechsieb (hier: Alu-Sprechsieb)
  4. Klingeltaster (hier: Kombitaster Nr. 63)

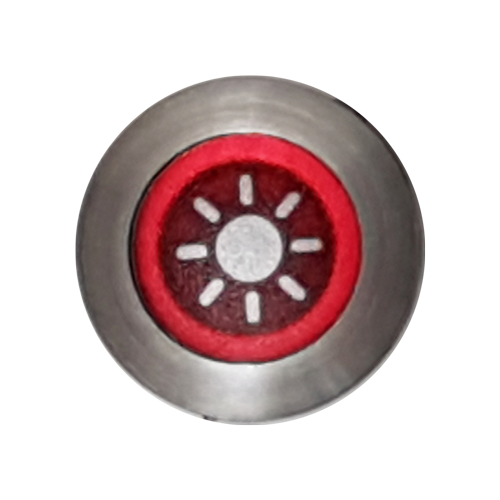

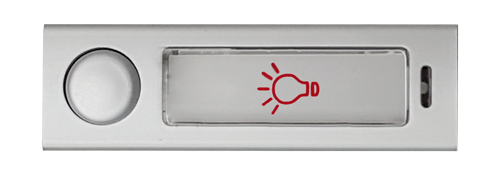

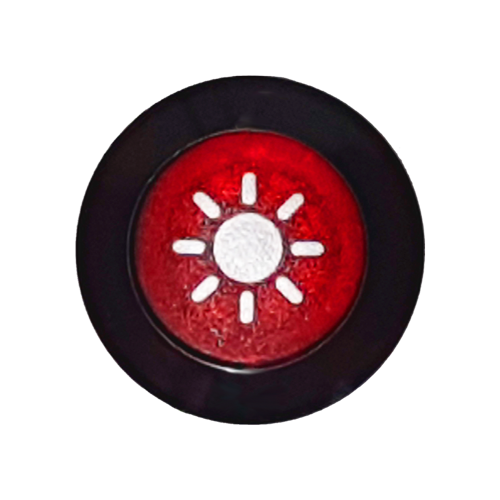

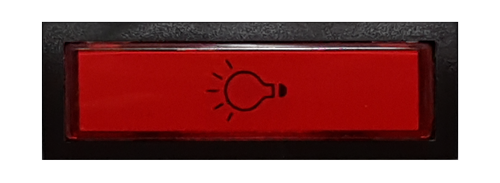

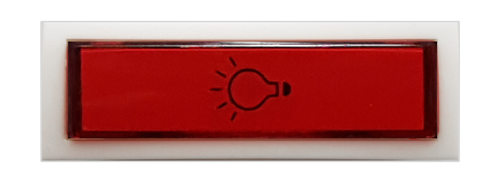

  5. Lichttaster (hier: Lichttaster Nr. 63L)
  6. Plexiglas-Namensschild 'gezackt'
  7. Optional mit:

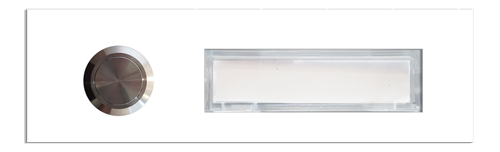

    2. Namensschild mit Wendeeinlage
    "Keine Werbung" - "Werbung, ja bitte"
  8. Standard-Zylinderschloss, mit 2 Schlüsseln
  9. Kastengehäuse pulverbeschichtet nach RAL
    (bei Edelstahl-Anlagen generell in RAL 9007)

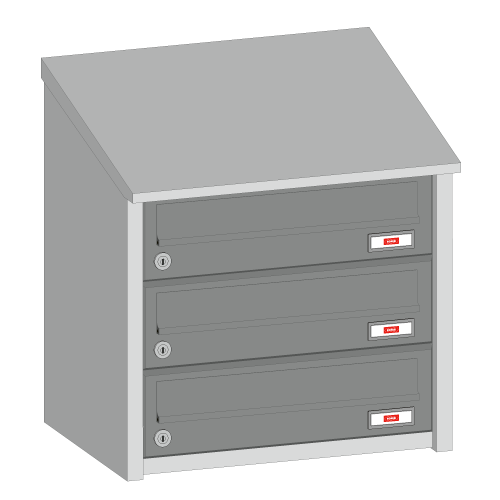

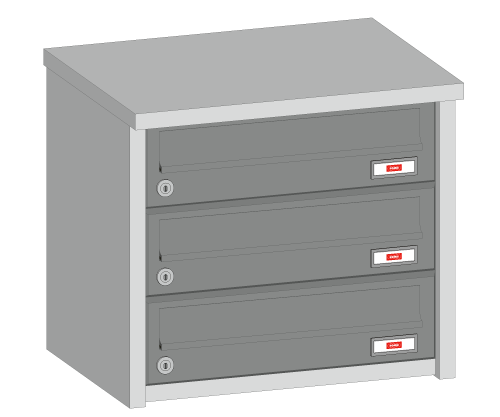

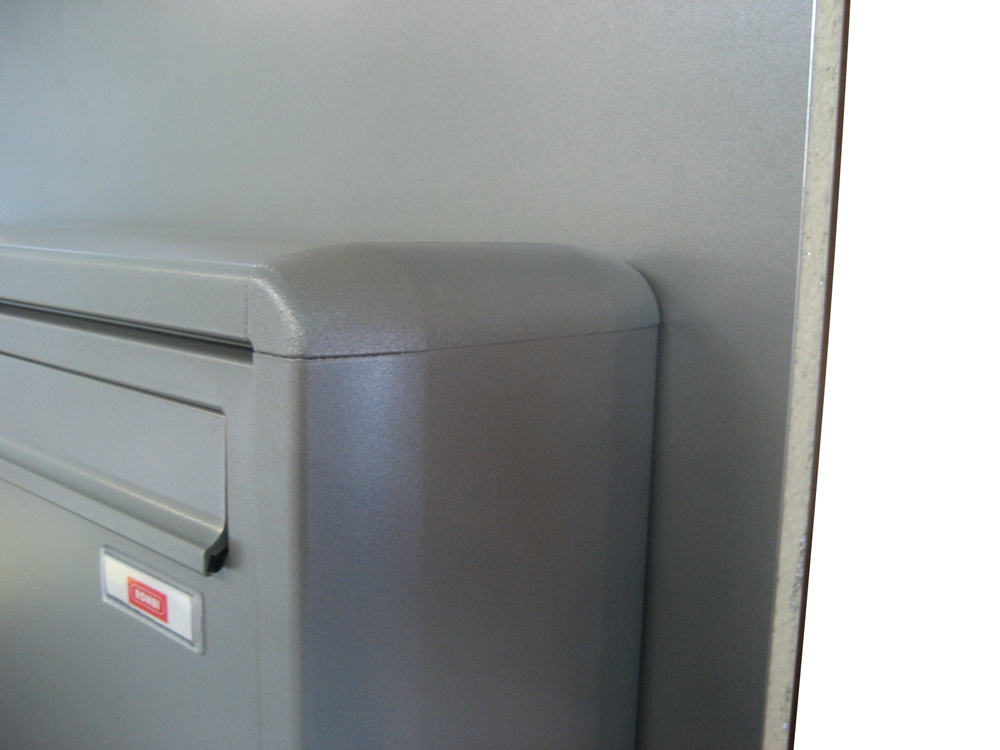

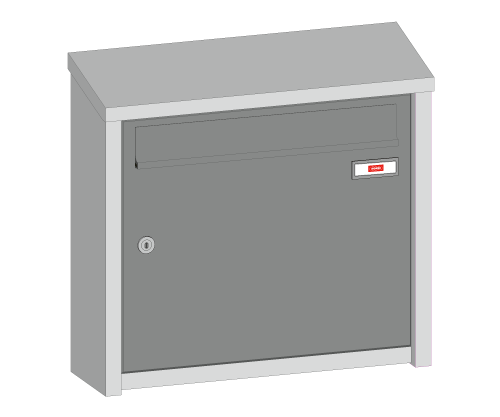

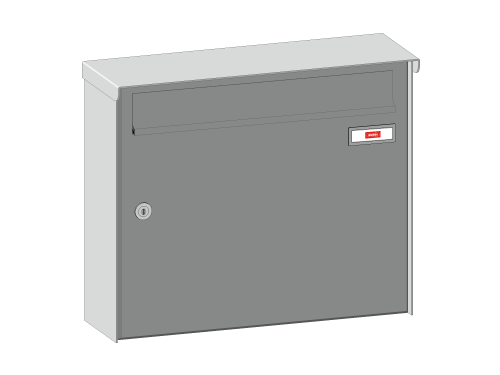

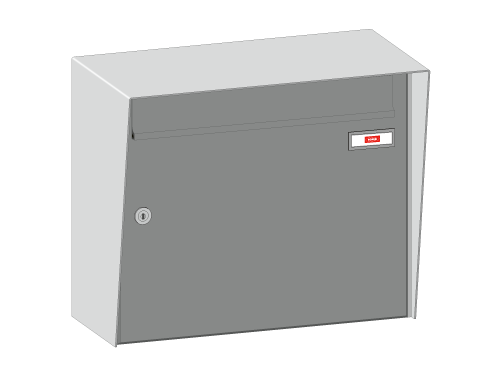

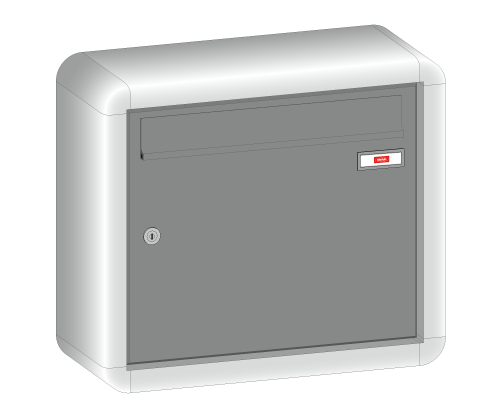

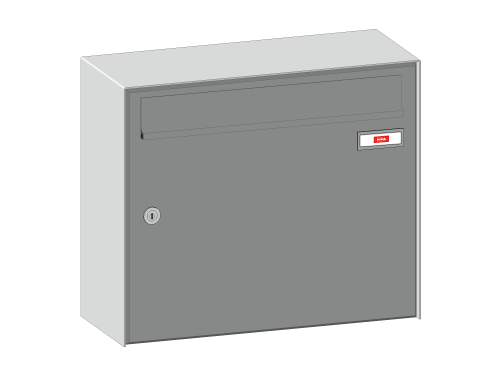

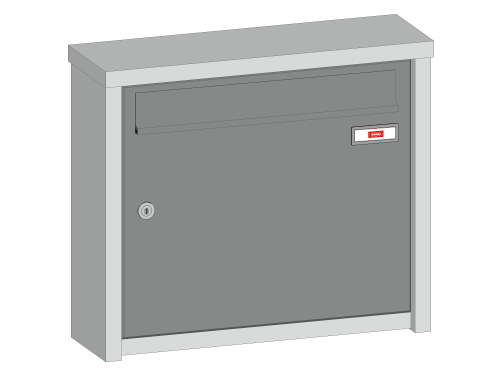

  10. Verkleidung (hier: enganliegend vorstehend)
    je nach Wahl der Verkleidung:
    aus Edelstahl oder pulverbeschichtet nach RAL

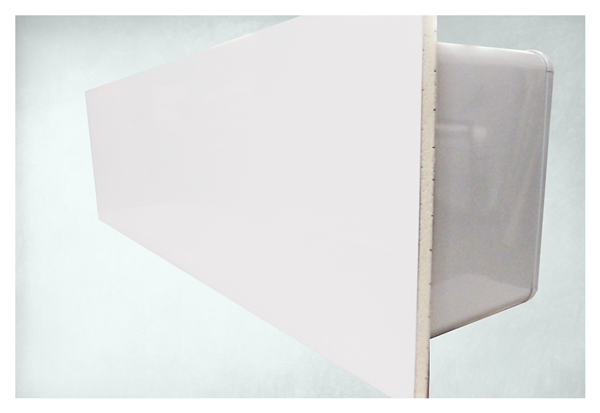

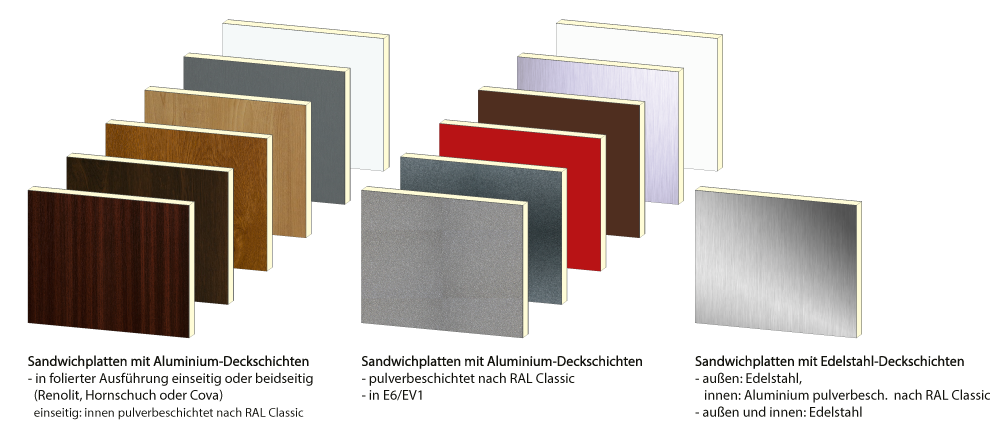

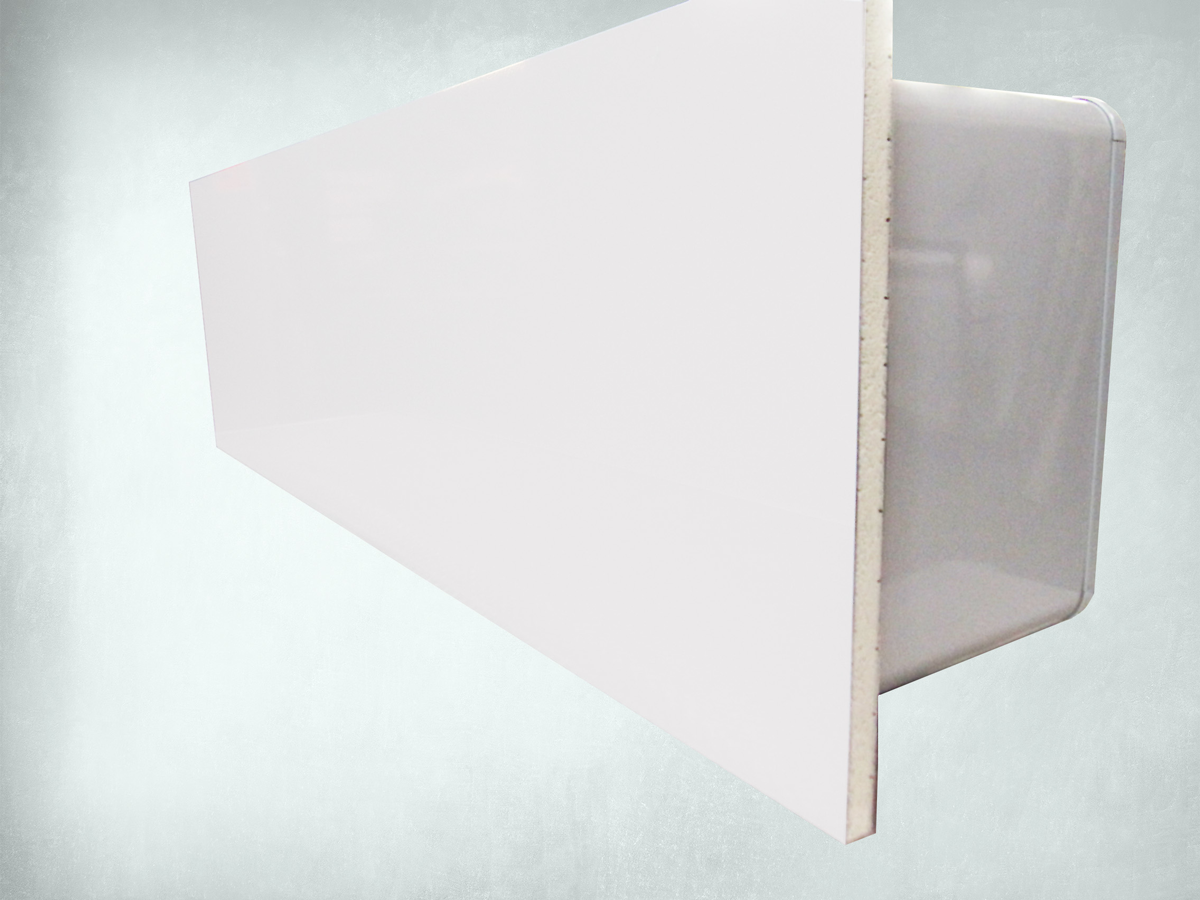

  11. Sandwichplatte aus Aluminium oder Edelstahl

Alle Variation-/Kombinationsmöglichkeiten im Detail:

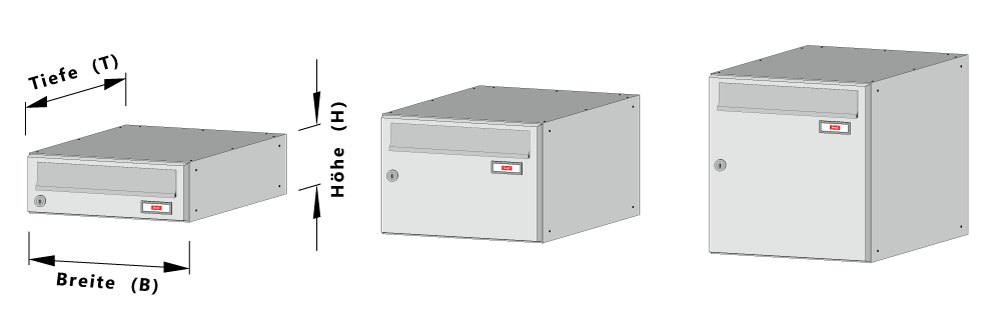

Aufputz - Briefkästen - gerade (waagerecht)
Einwurf von vorne - Entnahme von vorne   -   Ansicht:   Entnahmeseite (vorne)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Kastenserie 720...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurf in mm Stapelhöhe/Postvolumen Details

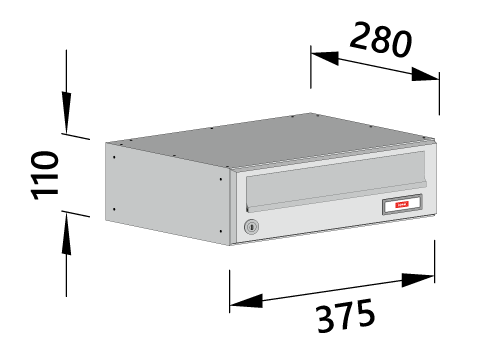

720100 375 x 110 x 280 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 1-fach

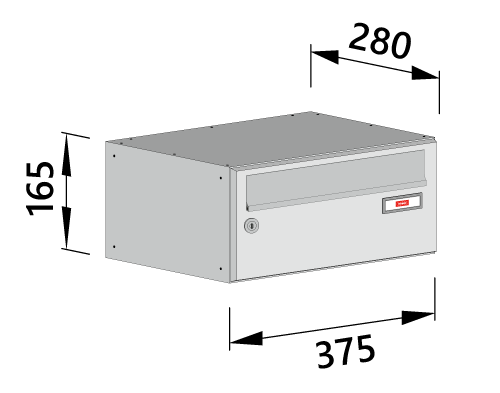

720105 375 x 165 x 280 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 2-fach

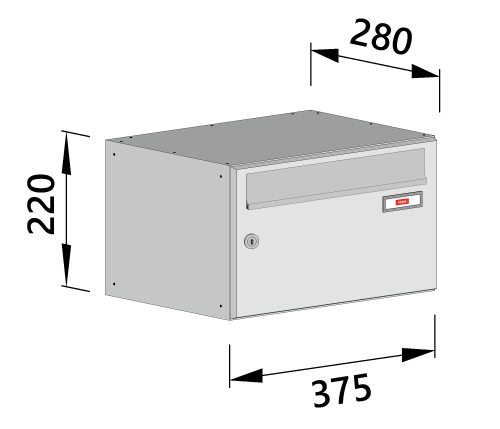

720110 375 x 220 x 280 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 3-fach

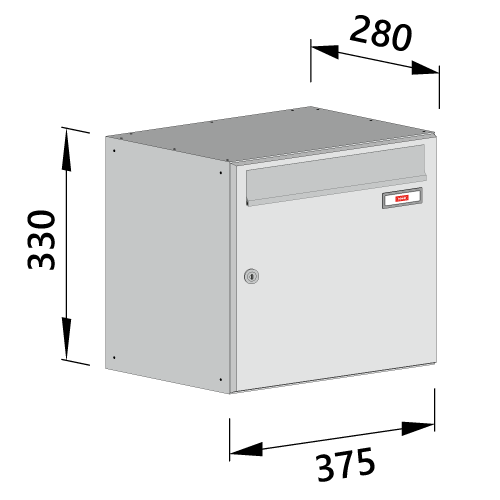

720120 375 x 330 x 280 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 5-fach

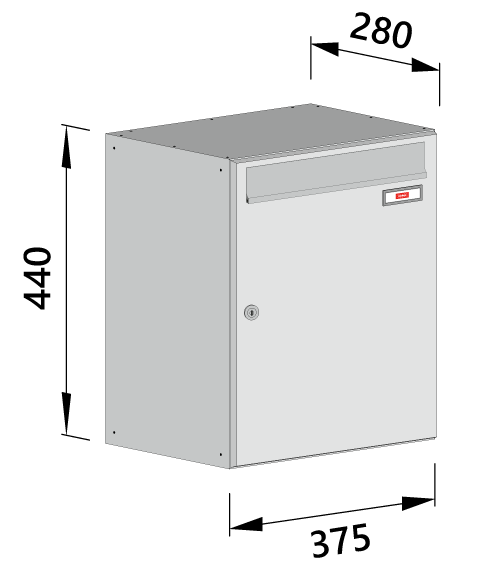

720130 375 x 440 x 280 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 7-fach

Kastenserie 721...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurf in mm Stapelhöhe/Postvolumen Details

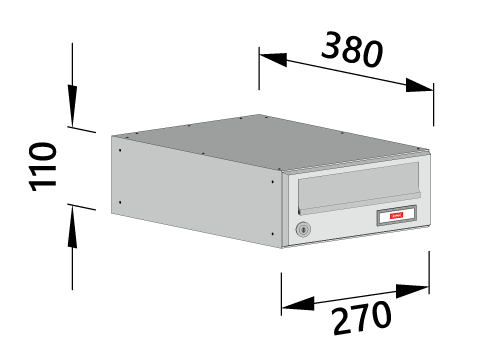

721100 270 x 110 x 380 Entspricht der DIN EN 13724 rechts 230 x 35 (längs) 1-fach

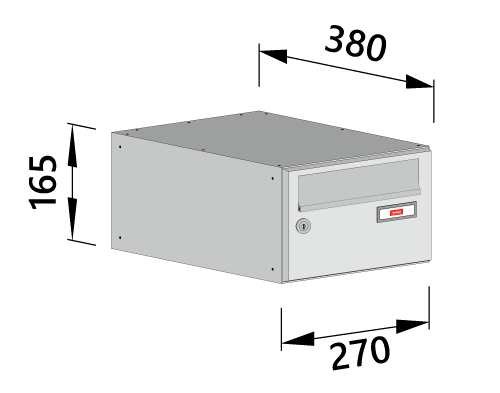

721105 270 x 165 x 380 Entspricht der DIN EN 13724 rechts 230 x 35 (längs) 2-fach

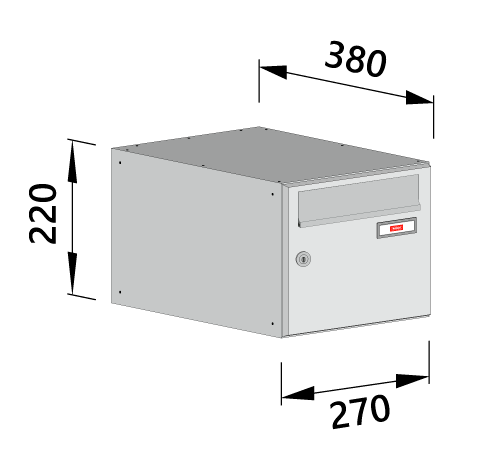

721110 270 x 220 x 380 Entspricht der DIN EN 13724 rechts 230 x 35 (längs) 3-fach

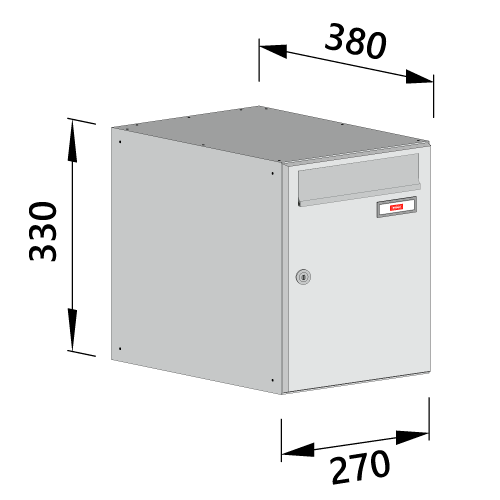

721120 270 x 330 x 380 Entspricht der DIN EN 13724 rechts 230 x 35 (längs) 5-fach

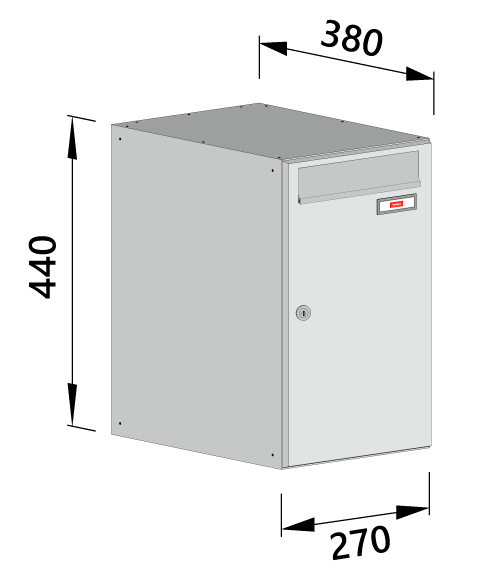

721130 270 x 440 x 380 Entspricht der DIN EN 13724 rechts 230 x 35 (längs) 7-fach

Kastenserie 722...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurf in mm Stapelhöhe/Postvolumen Details

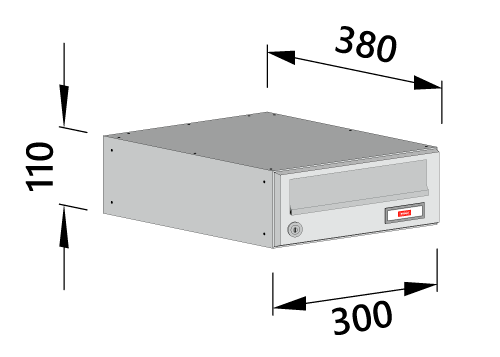

722100 300 x 110 x 380 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 1-fach

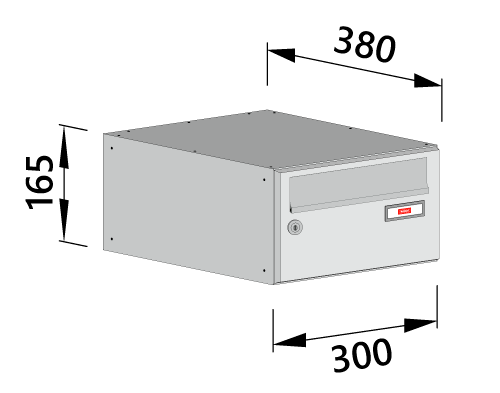

722105 300 x 165 x 380 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 2-fach

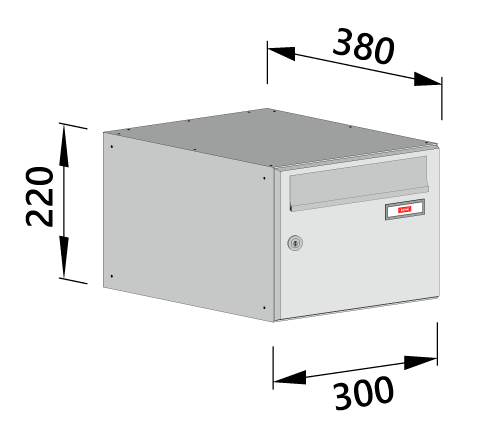

722110 300 x 220 x 380 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 3-fach

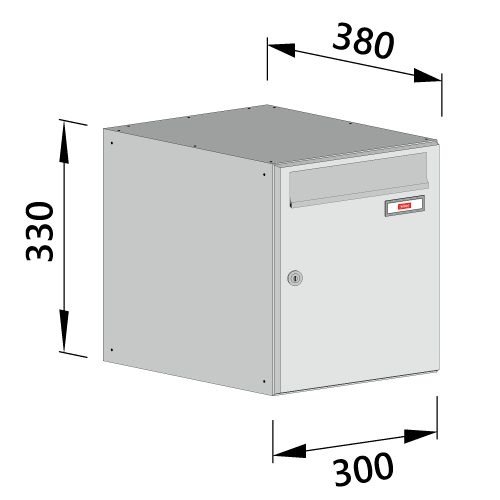

722120 300 x 330 x 380 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 5-fach

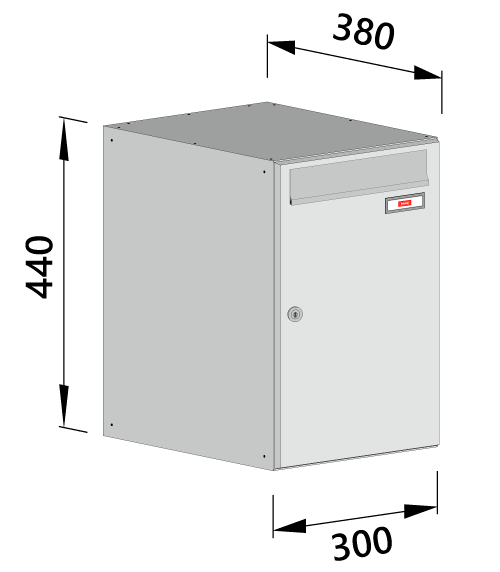

722130 300 x 440 x 380 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 7-fach


Optional: SoftClose-System für Einwurfklappen


Aufputz - Briefkästen - hängend (senkrecht)
Einwurf von vorne - Entnahme von vorne   -   Ansicht:   Entnahmeseite (vorne)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Modellgruppe 724...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details

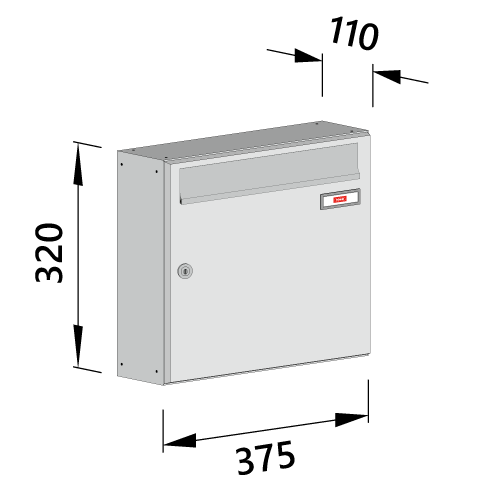

724100 375 x 320 x 110 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 1-fach

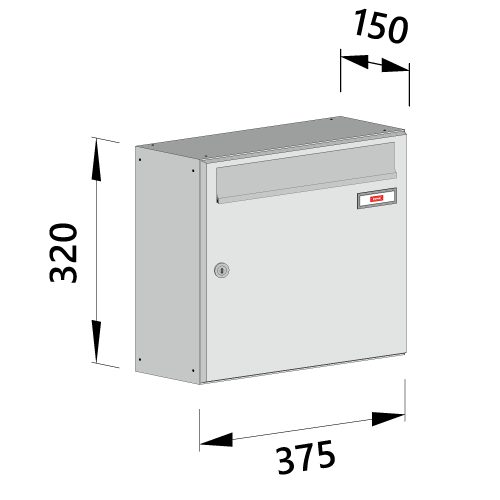

724150 375 x 320 x 150 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 1,5-fach

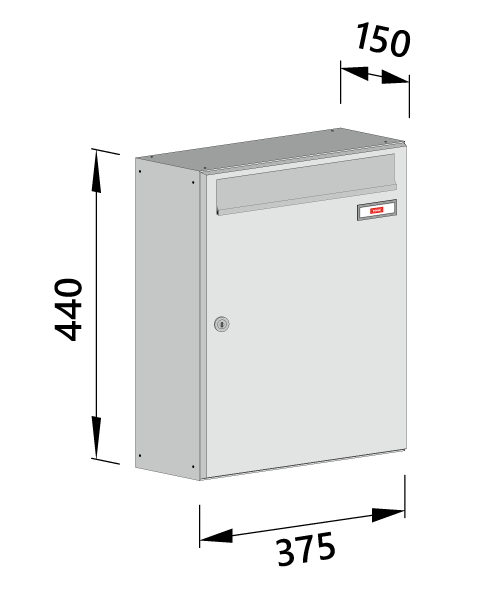

724450 375 x 440 x 150 Entspricht der DIN EN 13724 rechts 325 x 35 (quer) 1,5-fach

Modellgruppe 723...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details

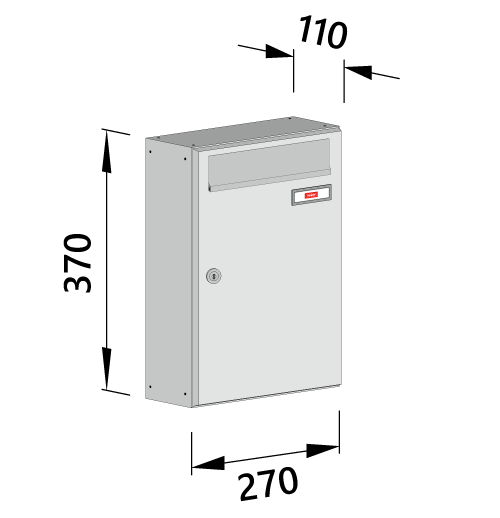

723100 270 x 370 x 110 Entspricht NICHT der DIN EN 13724 rechts 230 x 35 (längs) 1-fach

Modellgruppe 727...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details

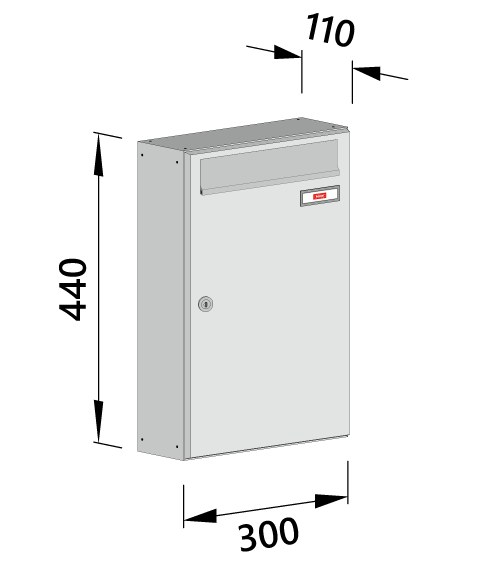

727100 300 x 440 x 110 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 1-fach

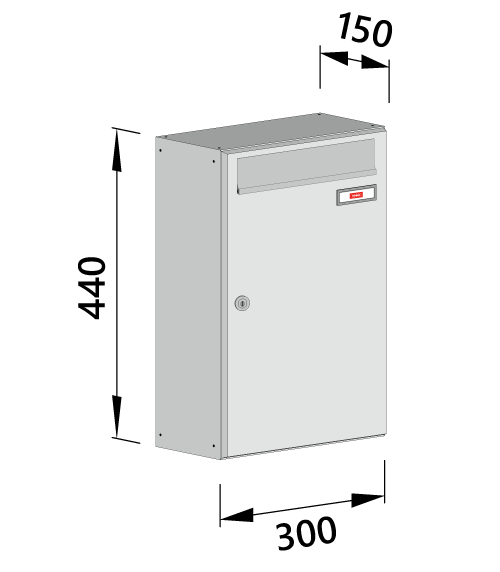

727150 300 x 440 x 150 Entspricht der DIN EN 13724 rechts 260 x 35 (längs) 1,5-fach

Modellgruppe 725...
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details

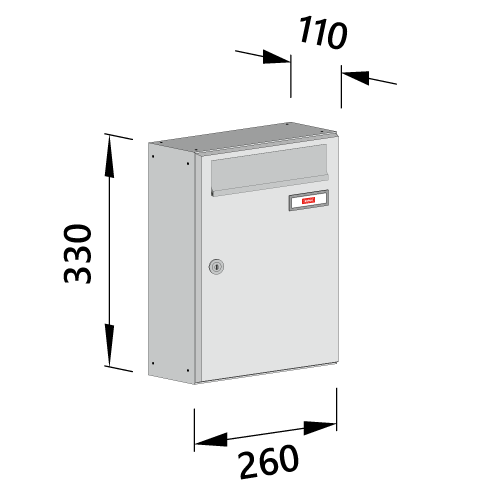

725100 260 x 330 x 110 Entspricht NICHT der DIN EN 13724 rechts 220 x 35 (längs) 1-fach

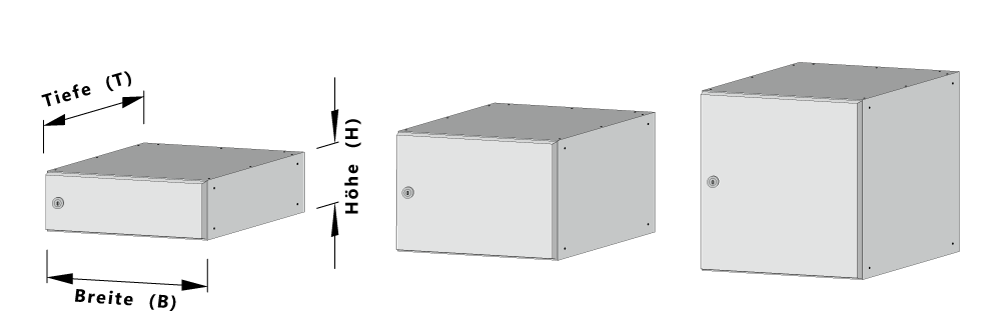

Aufputz - Funktionskasten - gerade (waagerecht)
Ansicht: Entnahmeseite (vorne)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Modellgruppe 720... empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster

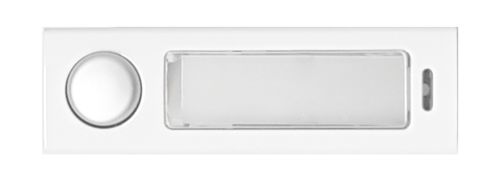

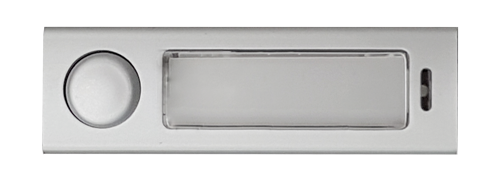

optional mit Alu-Sprechsieb		 AVR-1 Taster

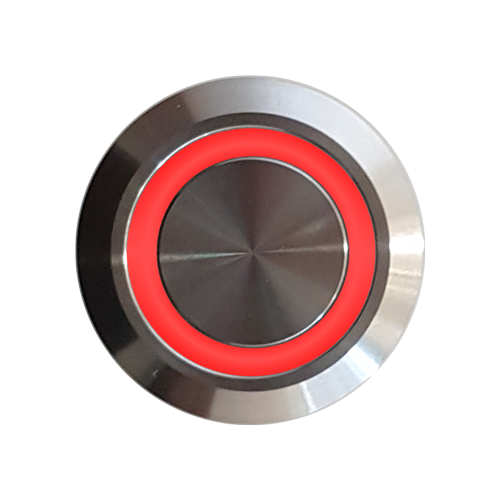

optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild

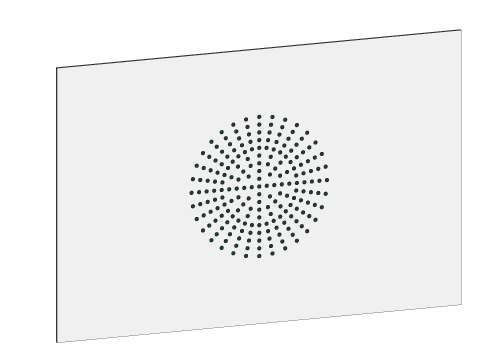

optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

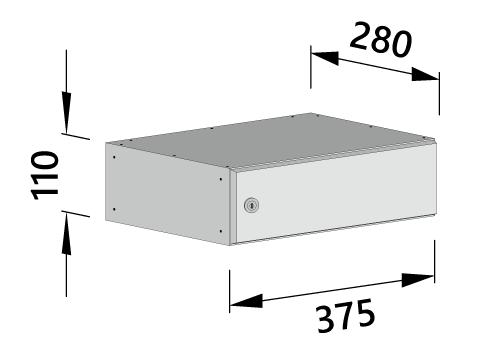

720101 375 x 110 x 280 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb + 3 Taster

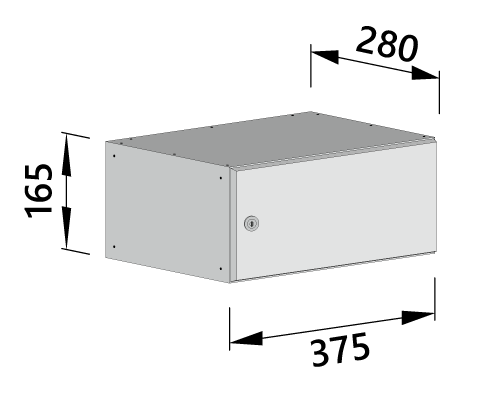

720106 375 x 165 x 280 20 Taster
1 Sprechsieb + 10 Taster		 15 Taster
1 Sprechsieb + 10 Taster		 8 Taster
1 Sprechsieb + 4 Taster

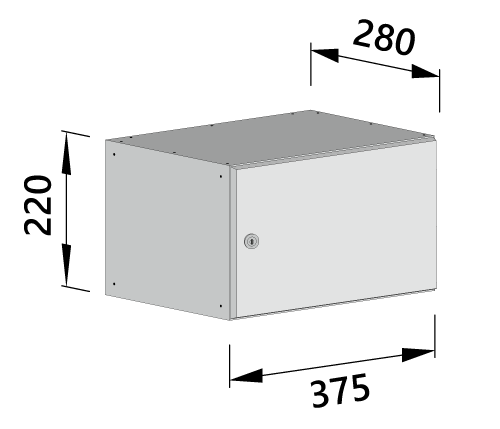

720111 375 x 220 x 280 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 12 Taster
1 Sprechsieb + 9 Taster

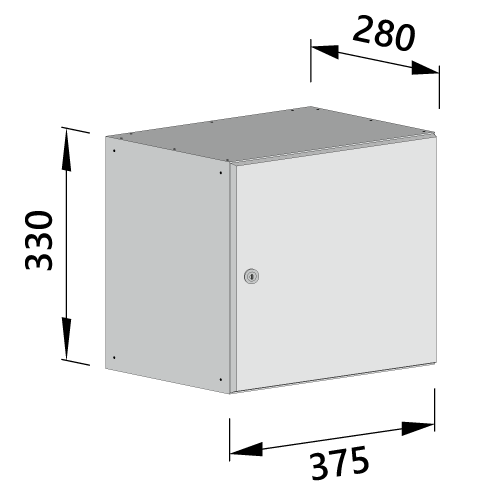

720121 375 x 330 x 280 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 18 Taster
1 Sprechsieb + 15 Taster

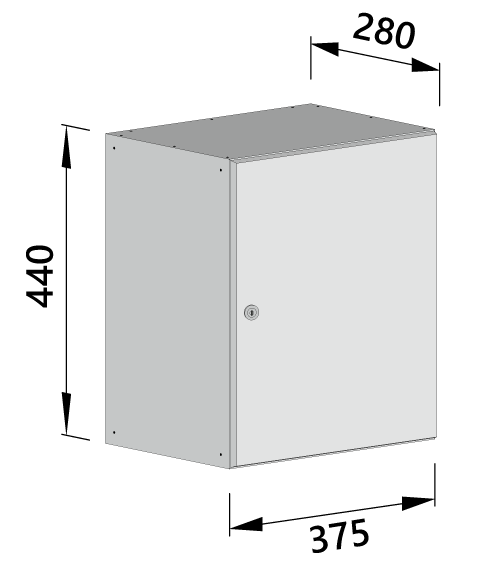

720131 375 x 440 x 280 48 Taster
1 Sprechsieb + 42 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 24 Taster
1 Sprechsieb + 21 Taster


Modellgruppe 721... empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

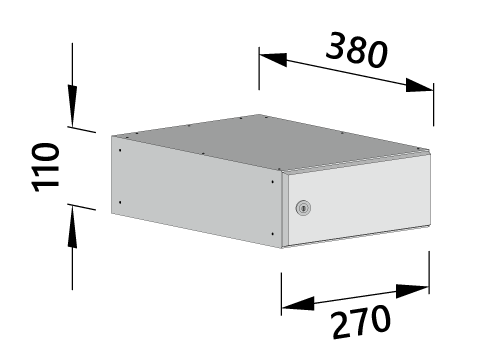

721101 270 x 110 x 380 6 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb		 3 Taster
1 Sprechsieb

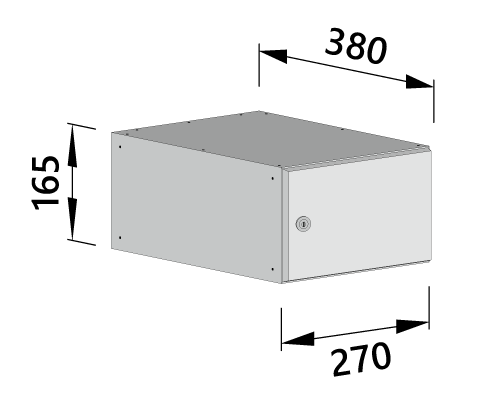

721106 270 x 165 x 380 10 Taster
1 Sprechsieb + 5 Taster		 10 Taster
1 Sprechsieb + 2 Taster		 4 Taster
1 Sprechsieb + 1 Taster

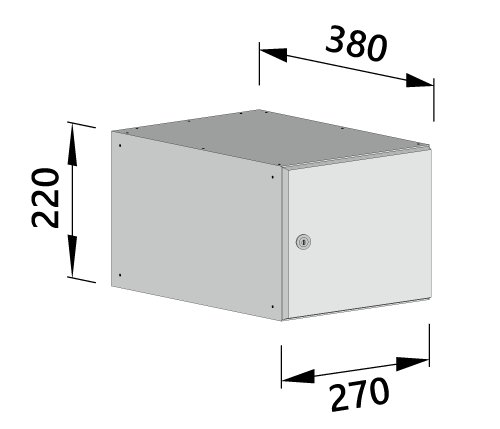

721111 270 x 220 x 380 12 Taster
1 Sprechsieb + 9 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 3 Taster

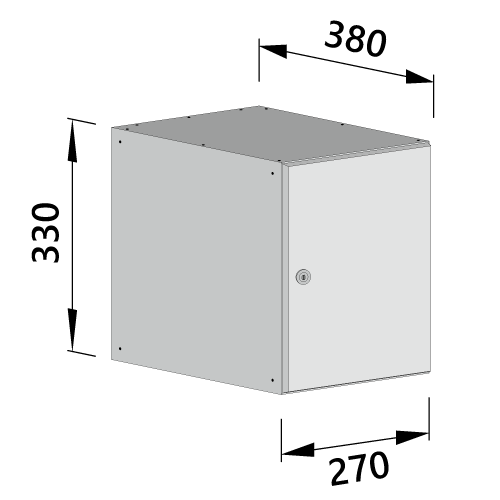

721121 270 x 330 x 380 18 Taster
1 Sprechsieb + 15 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 9 Taster
1 Sprechsieb + 6 Taster

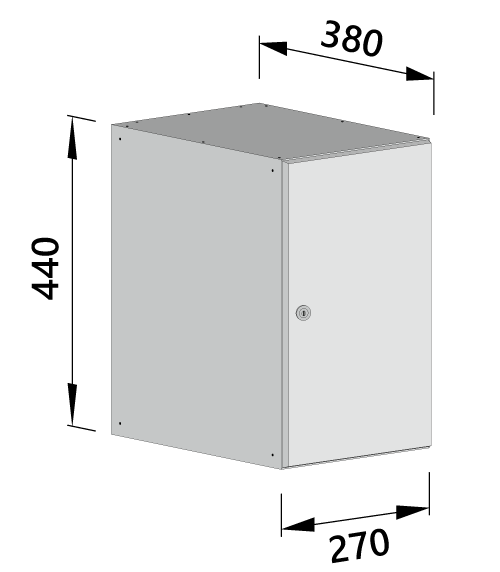

721131 270 x 440 x 380 24 Taster
1 Sprechsieb + 21 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 9 Taster


Modellgruppe 722... empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

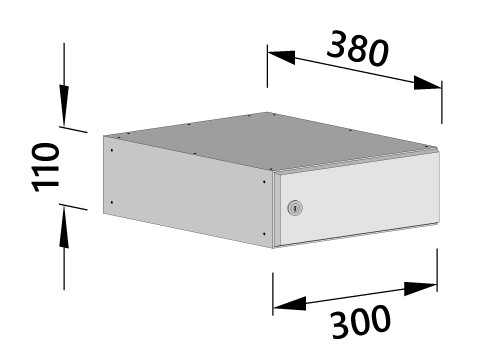

722101 300 x 110 x 380 9 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb		 3 Taster
1 Sprechsieb

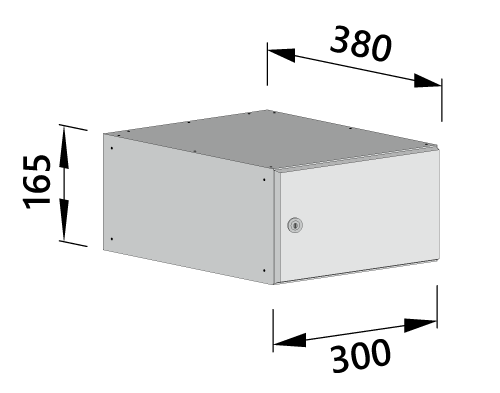

722106 300 x 165 x 380 15 Taster
1 Sprechsieb + 5 Taster		 10 Taster
1 Sprechsieb + 4 Taster		 4 Taster
1 Sprechsieb + 2 Taster

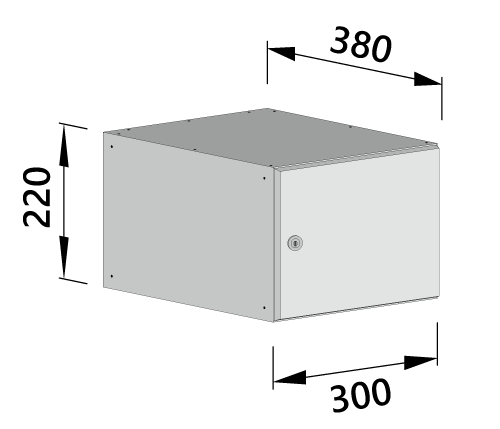

722111 300 x 220 x 380 18 Taster
1 Sprechsieb + 12 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 3 Taster

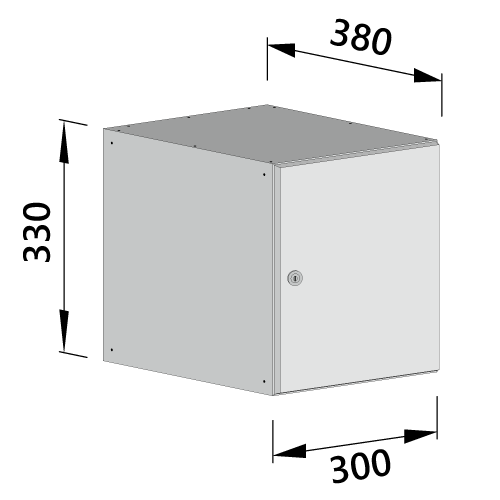

722121 300 x 330 x 380 27 Taster
1 Sprechsieb + 21 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 9 Taster
1 Sprechsieb + 6 Taster

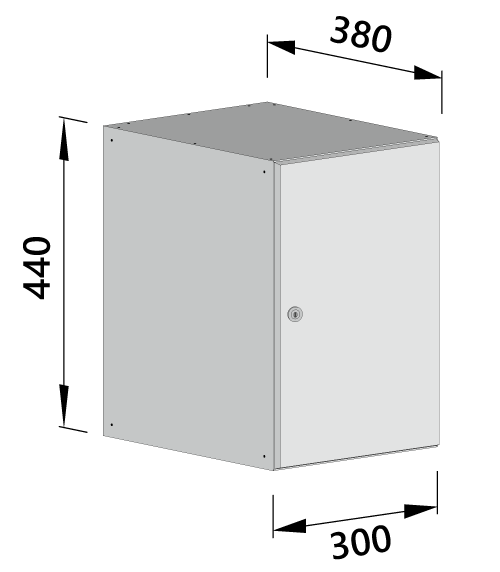

722131 300 x 440 x 380 36 Taster
1 Sprechsieb + 30 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 9 Taster

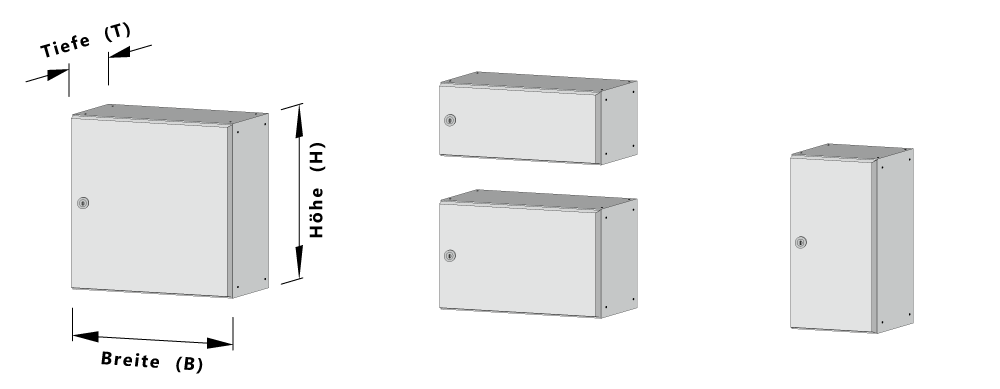

Aufputz - Funktionskasten - hängend (senkrecht)
Ansicht: Entnahmeseite (vorne)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Modellgruppe 724...  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

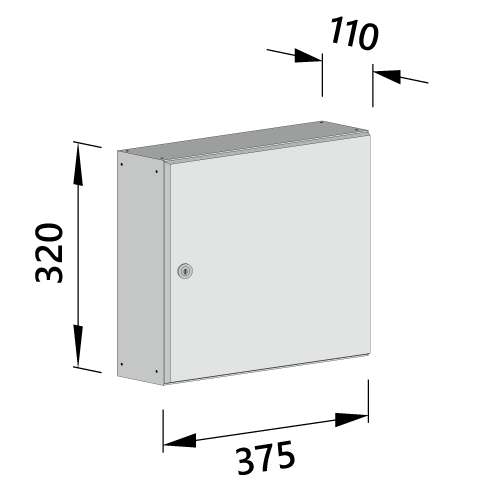

724101 375 x 320 x 110 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 18 Taster
1 Sprechsieb + 15 Taster

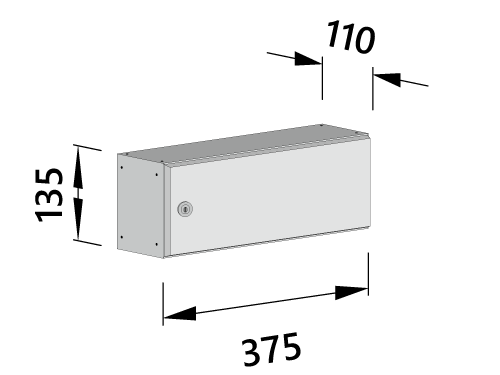

724104 375 x 135 x 110 16 Taster
1 Sprechsieb + 8 Taster		 9 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 3 Taster

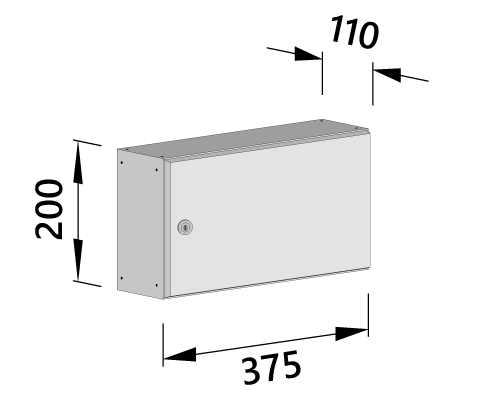

724102 375 x 200 x 110 24 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 10 Taster
1 Sprechsieb + 7 Taster

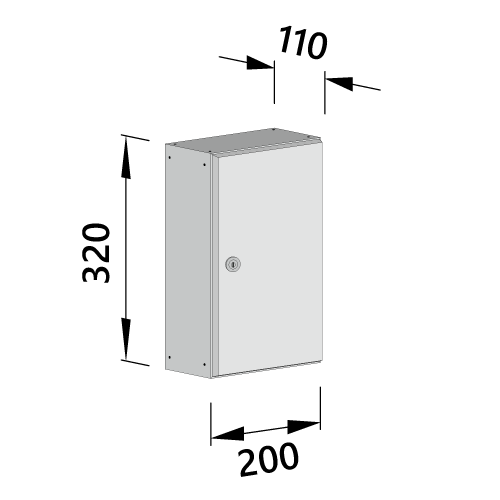

724103 200 x 320 x 110 9 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 6 Taster		 8 Taster
1 Sprechsieb + 5 Taster

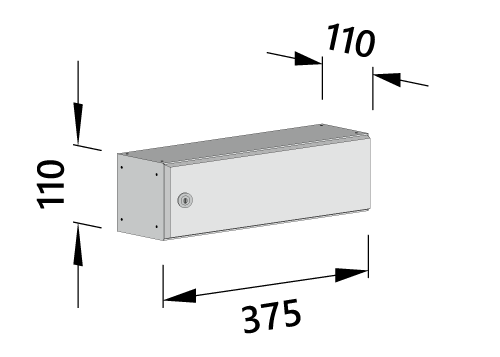

724112 375 x 110 x 110 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb + 3 Taster

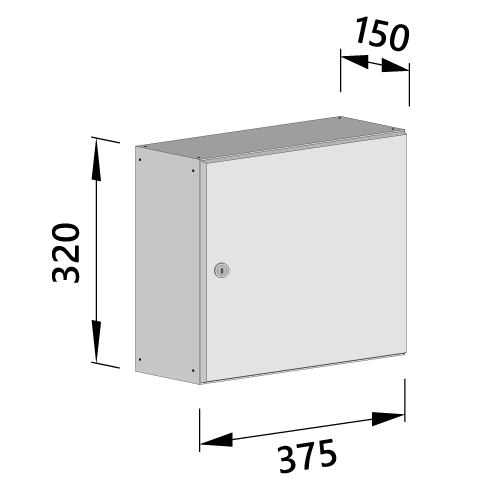

724151 375 x 320 x 150 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 18 Taster
1 Sprechsieb + 15 Taster

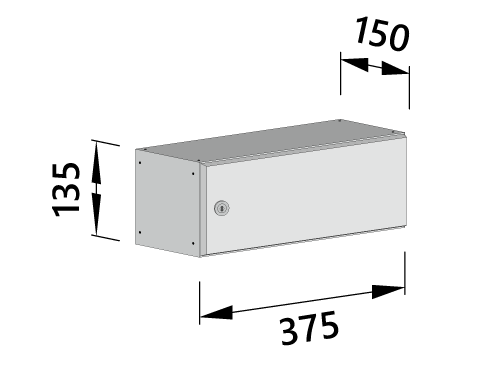

724154 375 x 135 x 150 16 Taster
1 Sprechsieb + 8 Taster		 12 Taster
1 Sprechsieb + 8 Taster		 6 Taster
1 Sprechsieb + 3 Taster

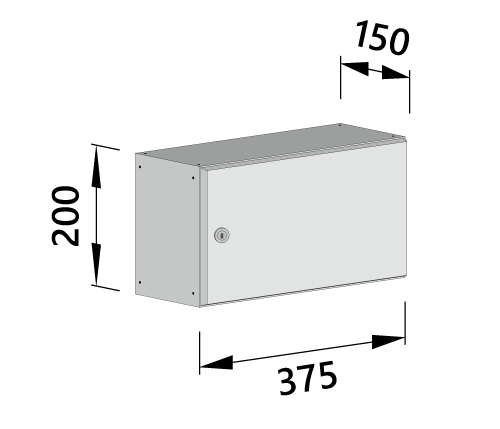

724152 375 x 200 x 150 24 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 10 Taster
1 Sprechsieb + 7 Taster

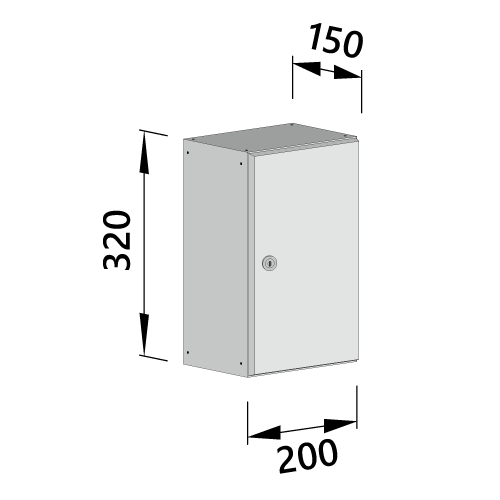

724153 200 x 320 x 150 9 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 6 Taster		 8 Taster
1 Sprechsieb + 5 Taster

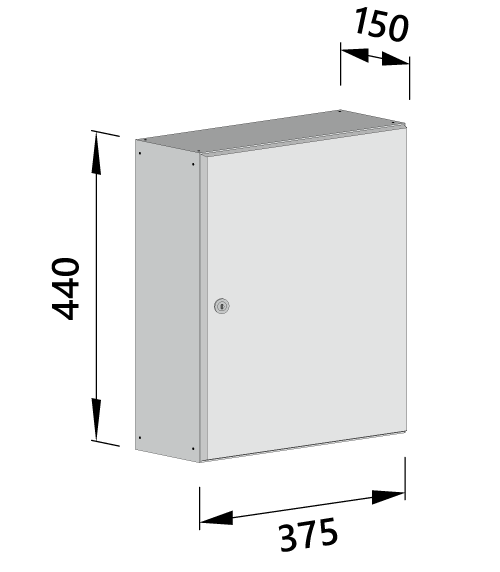

724451 375 x 440 x 150 48 Taster
1 Sprechsieb + 42 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 24 Taster
1 Sprechsieb + 21 Taster

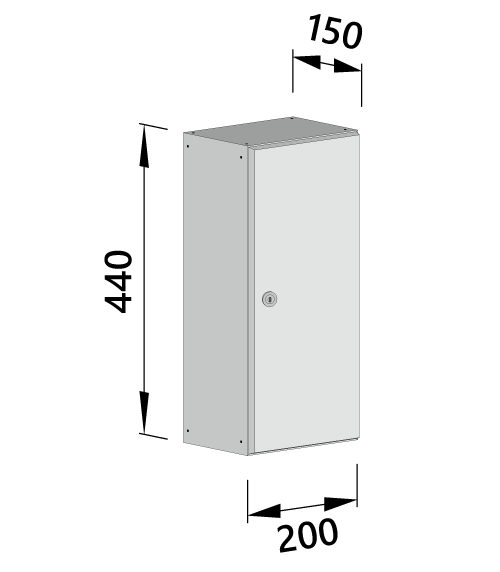

724453 200 x 440 x 150 12 Taster
1 Sprechsieb + 10 Taster		 12 Taster
1 Sprechsieb + 10 Taster		 12 Taster
1 Sprechsieb + 9 Taster


Modellgruppe 723...  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

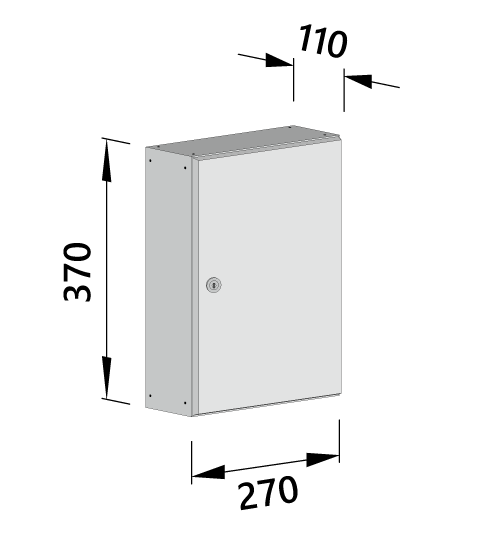

723101 270 x 370 x 110 22 Taster
1 Sprechsieb + 16 Taster		 22 Taster
1 Sprechsieb + 16 Taster		 10 Taster
1 Sprechsieb + 7 Taster

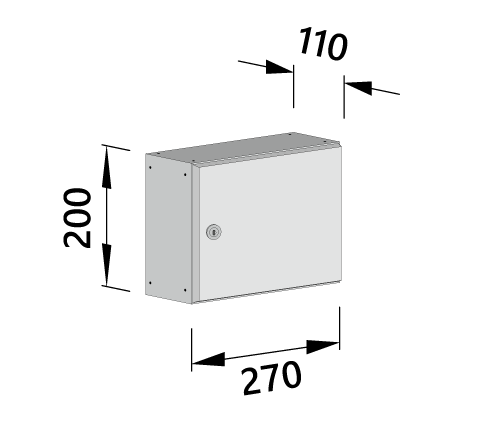

723102 270 x 200 x 110 12 Taster
1 Sprechsieb + 9 Taster		 10 Taster
1 Sprechsieb + 4 Taster		 5 Taster
1 Sprechsieb + 2 Taster
723103 200 x 370 x 110 11 Taster
1 Sprechsieb + 8 Taster		 11 Taster
1 Sprechsieb + 8 Taster		 10 Taster
1 Sprechsieb + 7 Taster


Modellgruppe 727...  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

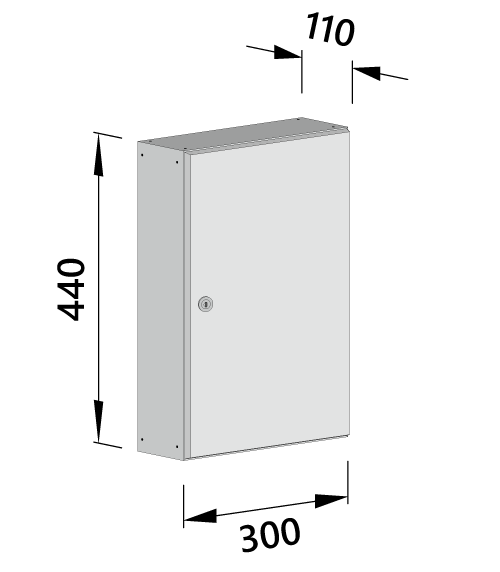

727101 300 x 440 x 110 36 Taster
1 Sprechsieb + 30 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 9 Taster

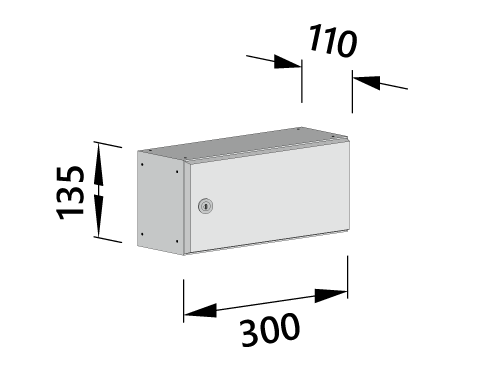

727104 300 x 135 x 110 12 Taster
1 Sprechsieb + 4 Taster		 6 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb + 2 Taster

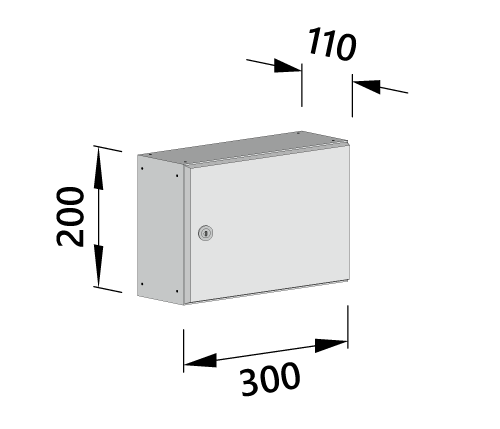

727102 300 x 200 x 110 18 Taster
1 Sprechsieb + 12 Taster		 10 Taster
1 Sprechsieb + 5 Taster		 5 Taster
1 Sprechsieb + 2 Taster

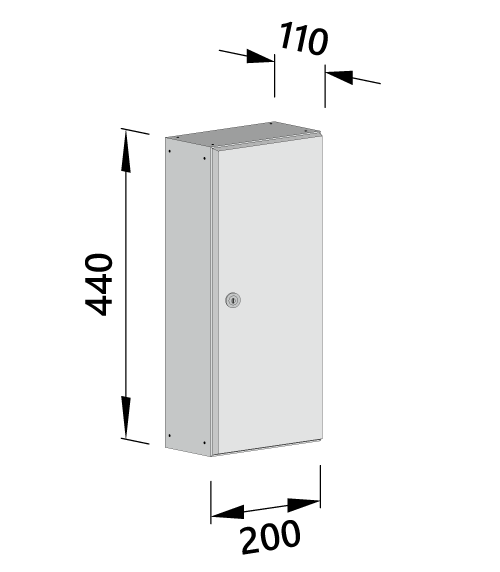

727103 200 x 440 x 110 12 Taster
1 Sprechsieb + 10 Taster		 12 Taster
1 Sprechsieb + 10 Taster		 12 Taster
1 Sprechsieb + 9 Taster
727151 300 x 440 x 150 36 Taster
1 Sprechsieb + 30 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 9 Taster

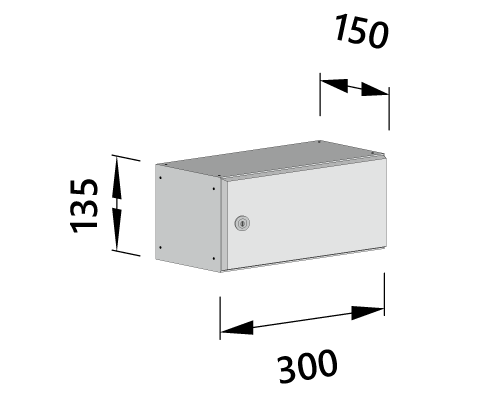

727154 300 x 135 x 150 12 Taster
1 Sprechsieb + 4 Taster		 6 Taster
1 Sprechsieb + 3 Taster		 6 Taster
1 Sprechsieb + 2 Taster

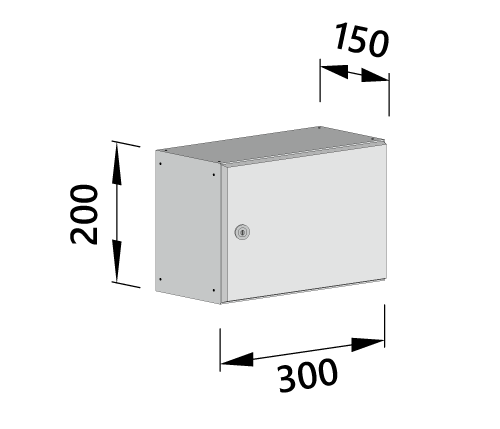

727152 300 x 200 x 150 18 Taster
1 Sprechsieb + 12 Taster		 10 Taster
1 Sprechsieb + 5 Taster		 5 Taster
1 Sprechsieb + 2 Taster



Enganliegende Verkleidung (Alu)
Enganliegende Verkleidung

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Enganliegend vorstehende Verkleidung (Alu)
Enganliegend vorstehende Verkleidung

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Enganliegende Verkleidung - 3-teilig (Alu)
Enganliegende Verkleidung - 3-teilig

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

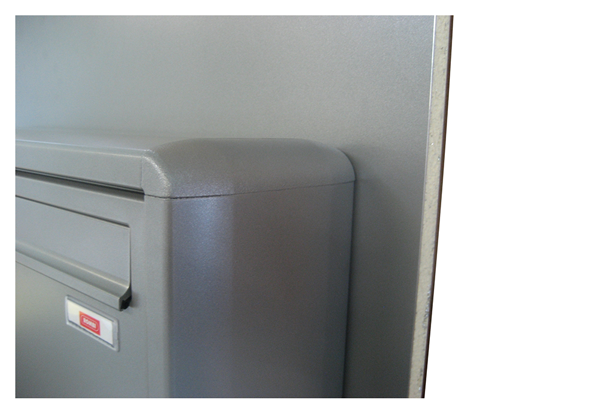

Rundkantenverkleidung Profil 'I-114' & 'I-170' (Alu)
Rundkantenverkleidung Profil "I-114" & "I-170"

aus Aluminium, pulverbeschichtet nach RAL

Profil "I-114"    geeignet für Kastentiefe: 110mm
Profil "I-170"    geeignet für Kastentiefe: 110mm

Optional: mit Rückwand-Verkleidung


Carré - Verkleidung (Alu)
Carré - Verkleidung

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit vorstehendem Dach (Alu)
Carré - Verkleidung mit vorstehendem Dach

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit Schrägdach (Alu)
Carré - Verkleidung mit Schrägdach

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit vorstehendem Schrägdach (Alu)
Carré - Verkleidung mit vorstehendem Schrägdach

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Capa - Design - Verkleidung (Alu)
Capa - Design - Verkleidung

aus Aluminium, pulverbeschichtet nach RAL

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung


Enganliegende Verkleidung - 3-teilig (Edelstahl)
Enganliegende Verkleidung - 3-teilig

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung (Edelstahl)
Carré - Verkleidung

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit vorstehendem Dach (Edelstahl)
Carré - Verkleidung mit vorstehendem Dach

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit Schrägdach (Edelstahl)
Carré - Verkleidung mit Schrägdach

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Carré - Verkleidung mit vorstehendem Schrägdach (Edelstahl)
Carré - Verkleidung mit vorstehendem Schrägdach

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung

Capa - Design - Verkleidung (Edelstahl)
Capa - Design - Verkleidung

aus Edelstahl

Geeignet für Kastentiefe: 110mm, 150mm, 280mm und 380mm

Optional: mit Rückwand-Verkleidung


Bei allen Edelstahl-Verkleidungen:
Briefkasten- & Funktionskastentüren aus Edelstahl, Einwurfklappen aus Edelstahl, Kastengehäuse (innen) in RAL 9007 pulverbeschichtet.

Sandwichplatten für Aufputz-Anlagen

Bezeichnung Farbe außen Farbe innen Farbe außen
Farbe innen
Standard-Stärke in mm		 Standard - Stärke
in mm
Aluminium - Sandwichplatte, foliert (Renolit) * Renolit Renolit oder nach RAL Renolit
Renolit oder nach RAL
24		 24
Aluminium - Sandwichplatte, foliert (Hornschuch/skai®) * Hornschuch/skai Hornschuch/skai oder nach RAL Hornschuch/skai
Hornschuch/skai oder nach RAL
24		 24
Aluminium - Sandwichplatte, foliert (Cova) * Cova Cova oder nach RAL Cova
Cova oder nach RAL
24		 24
Aluminium - Sandwichplatte * E6/EV1 oder nach RAL E6/EV1 oder nach RAL E6/EV1 oder nach RAL
E6/EV1 oder nach RAL
24		 24
Edelstahl - Sandwichplatte * EdelstahlL Edelstahl oder nach RAL E6/C0 (EV1) oder nach RAL
E6/C0 (EV1) oder nach RAL
24		 24

* andere Stärken auf Anfrage


Alu-Sprechsieb AVR-1 (Standard)
Aluminium - Sprechsieb AVR-1 (Standard)

aus Aluminium-Strangpressprofil

Maße: ca. 95 x 82 mm
Farbe: nach RAL pulverbeschichtet oder E6/EV1 exloxiert

Alu-Sprechsieb AVR-1 (groß)
Aluminium - Sprechsieb AVR-1

aus Aluminium-Strangpressprofil

Maße: ca. 155 x 82 mm
Farbe: nach RAL pulverbeschichtet oder E6/EV1 exloxiert

Sprechsieb AVR-2 (gelocht, rund)
Sprechsieb AVR-2

(Standard)
gelocht - rund
inkl. Adapter für alle handelsüblichen Gegenlautsprecher

Sprechsieb AVR-2 (gelocht, quadratisch)
Sprechsieb AVR-2

gelocht - quadratisch

inkl. Adapter für alle handelsüblichen Gegenlautsprecher

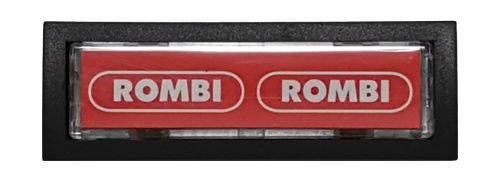

Mikrotaster Nr. 63M, schwarz
Mikrotaster Nr. 63M, schwarz (Standard)

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm
Einlage: 53 x 12 mm (max. Stärke: 0,8 mm)

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen

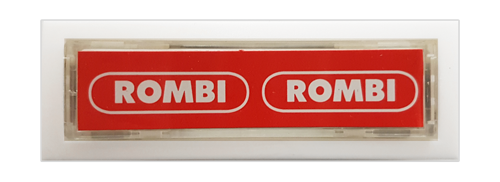

Mikrotaster Nr. 63M, weiß
Mikrotaster Nr. 63M, weiß

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm
Einlage: 53 x 12 mm (max. Stärke: 0,8 mm)

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, EV1
AVR-1 Klingeltaster, EV1

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm
Einlage: 42 x 12 mm (max. Stärke: 0,5 mm)

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, weiß
AVR-1 Klingeltaster, weiß

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm
Einlage: 42 x 12 mm (max. Stärke: 0,5 mm)

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-2 Klingelknopf mit AVR-3 Namensschild
AVR-2 Edelstahl-Klingelknopf
mit AVR-3 Namensschild (flächenbündig)

diebstahlgesichert
Namensschild-Einlage mit Spezial-Schlüssel von außen wechselbar

Einlage: Papier (Standard), Resopal oder Edelstahl
Sichtfläche: 56 x 13 mm

Optional: Namensschild indirekt beleuchtbar mit BackLED

Taster: max. 36 V DC - 2 A - Schutzklasse IP 65
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen

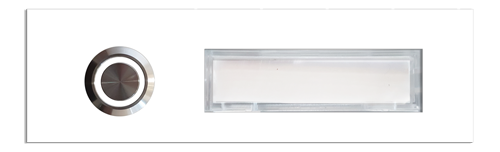

AVR-2 Klingelknopf mit LED-Ringbeleuchtung weiß mit AVR-3 Namensschild
AVR-2 Edelstahl-Klingelknopf mit LED-Ringbeleuchtung
mit AVR-3 Namensschild (flächenbündig)

diebstahlgesichert
inkl. Vorschaltgerät (max. 5 LEDS einer Farbe pro Vorschaltgerät)
Namensschild-Einlage mit Spezial-Schlüssel von außen wechselbar

Einlage: Papier (Standard), Resopal oder Edelstahl
Sichtfläche: 56 x 13 mm

Optional: Namensschild indirekt beleuchtbar mit BackLED

Taster: max. 36 V DC - 2 A - Schutzklasse IP 65
Ring-LED: max. 30 V DC oder 24 V AC
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen


Lichttaster Nr. 63L, schwarz
Mikrotaster Nr. 63LM, schwarz

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 50
Außenmaße: 65 x 22 mm

Taster: max. 125 V, 5 A
LED: 8 - 16 V AC/DC, 16 mA

Mikrotaster Nr. 63LM, weiß
Mikrotaster Nr. 63LM, weiß

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 50
Außenmaße: 65 x 22 mm

Taster: max. 125 V, 5 A
LED: 8 - 16 V AC/DC, 16 mA

AVR-1 Lichttaster, EV1
AVR-1 Lichttaster, EV1

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm

=> indirekt beleuchtbar durch BackLED
BackLED: 12V DC, ca. 1,6 Watt / Modul

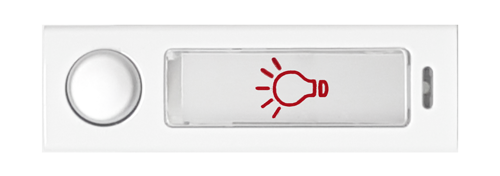

AVR-1 Lichttaster, weiß
AVR-1 Lichttaster, weiß

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm

=> indirekt beleuchtbar durch BackLED
BackLED: 12V DC, ca. 1,6 Watt / Modul

Lichtknopf Nr. 65, schwarz
Lichtknopf Nr. 65, (schwarz)

mit LED-Beleuchtung

Umrandung: schwarz
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

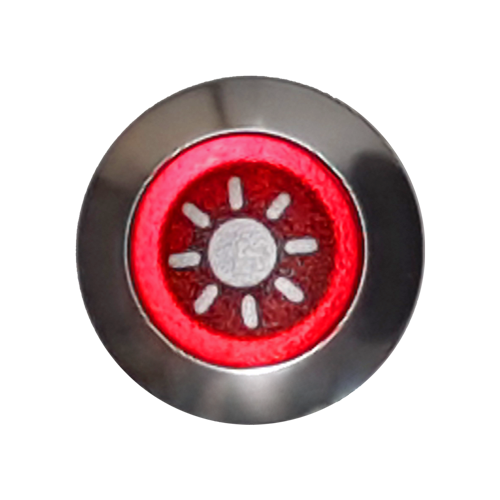

Lichtknopf Nr. 65, EV1
Lichtknopf Nr. 65, (EV1)

mit LED-Beleuchtung

Umrandung: EV1
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

Lichtknopf Nr. 65, Edelstahl
Lichtknopf Nr. 65, (Edelstahl)

mit LED-Beleuchtung

Umrandung: Edelstahl
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

LED-Lichtknopf AVR-2, aus Edelstahl
LED-Lichtknopf AVR-2, aus Edelstahl

mit LED-Ringbeleuchtung (rot)
inkl. Vorschaltgerät (max. 5 LEDS einer Farbe pro Vorschaltgerät)

Schutzklasse: IP 66
Außenmaße: Ø 22 mm

Taster: max. 30 V DC oder 24 V AC
LED: max. 30 V DC oder 24 V AC


Standardfarben

RAL 9016

Sonderfarben

RAL 1000
RAL 1001
RAL 1002
RAL 1003
RAL 1004
RAL 1005
RAL 1006
RAL 1007
RAL 1011
RAL 1012
RAL 1013
RAL 1014
RAL 1015
RAL 1016
RAL 1017
RAL 1018
RAL 1019
RAL 1020
RAL 1021
RAL 1023
RAL 1024
RAL 1027
RAL 1028
RAL 1032
RAL 1033
RAL 1034
RAL 1037
RAL 2000
RAL 2001
RAL 2002
RAL 2003
RAL 2004
RAL 2008
RAL 2009
RAL 2010
RAL 2011
RAL 2012
RAL 3000
RAL 3001
RAL 3002
RAL 3003
RAL 3004
RAL 3005
RAL 3007
RAL 3009
RAL 3011
RAL 3012
RAL 3013
RAL 3014
RAL 3015
RAL 3016
RAL 3017
RAL 3018
RAL 3020
RAL 3022
RAL 3027
RAL 3028
RAL 3031
RAL 4001
RAL 4002
RAL 4003
RAL 4004
RAL 4005
RAL 4006
RAL 4007
RAL 4008
RAL 4009
RAL 4010
RAL 5000
RAL 5001
RAL 5002
RAL 5003
RAL 5004
RAL 5005
RAL 5007
RAL 5008
RAL 5009
RAL 5010
RAL 5011
RAL 5012
RAL 5013
RAL 5014
RAL 5015
RAL 5017
RAL 5018
RAL 5019
RAL 5020
RAL 5021
RAL 5022
RAL 5023
RAL 5024
RAL 6000
RAL 6001
RAL 6002
RAL 6003
RAL 6004
RAL 6005
RAL 6006
RAL 6007
RAL 6008
RAL 6009
RAL 6010
RAL 6011
RAL 6012
RAL 6013
RAL 6014
RAL 6015
RAL 6016
RAL 6017
RAL 6018
RAL 6019
RAL 6020
RAL 6021
RAL 6022
RAL 6024
RAL 6025
RAL 6026
RAL 6027
RAL 6028
RAL 6029
RAL 6032
RAL 6033
RAL 6034
RAL 6037
RAL 7000
RAL 7001
RAL 7002
RAL 7003
RAL 7004
RAL 7005
RAL 7006
RAL 7008
RAL 7009
RAL 7010
RAL 7011
RAL 7012
RAL 7013
RAL 7015
RAL 7016
RAL 7021
RAL 7022
RAL 7023
RAL 7024
RAL 7026
RAL 7030
RAL 7031
RAL 7032
RAL 7033
RAL 7034
RAL 7035
RAL 7036
RAL 7037
RAL 7038
RAL 7039
RAL 7040
RAL 7042
RAL 7043
RAL 7044
RAL 7045
RAL 7046
RAL 7047
RAL 8000
RAL 8001
RAL 8002
RAL 8003
RAL 8004
RAL 8007
RAL 8008
RAL 8011
RAL 8012
RAL 8014
RAL 8015
RAL 8016
RAL 8017
RAL 8019
RAL 8022
RAL 8023
RAL 8024
RAL 8025
RAL 8028
RAL 9001
RAL 9002
RAL 9003
RAL 9004
RAL 9005
RAL 9006
RAL 9007
RAL 9010
RAL 9011
RAL 9017
RAL 9018


Auf Druckerzeugnissen oder Computer-Bildschirmen erscheinen die abgebildeten RAL-Farben nicht völlig authentisch und dienen nur zur Orientierung. Zur genauen Feststellung der Farbe, empfehlen wir die Verwendung eines physischen RAL-Farbfächers.

Standard-Glanzgrad: ca. 85% (glänzend) - Pulverauswahl durch ROMBI. (Die Farben RAL 9006 / 9007 werden standardmäßig in seidenglänzend geliefert) Andere Glanzgrade (z.B. seidenglanz, matt oder Feinstruktur), Perl-, DB-, Metallic-Töne und spezielle Pulver auf Anfrage.


Eloxal-Farben

Eloxal E6/C0 (EV1) E6/C0 (EV1)
Eloxal E6/C34) E6/C34

Edelstahl

Edelstahl Edelstahl

Auf Druckerzeugnissen oder Computer-Bildschirmen erscheinen die abgebildeten Farben/Materialien nicht völlig authentisch und dienen nur zur Orientierung.



ROMBI Logo

Heinrich Romberg GmbH & Co.KG
Schmölestr. 3
58640 Iserlohn

Telefon: +49 (0) 2371 / 82 59 - 0
Telefax: +49 (0) 2371 / 82 59 - 59
E-Mail:


Produkte

Briefkastenanlagen
Türseitenteilanlagen
Aufputz-Anlage auf Sandwichplatte
Aufputz-Anlagen
Unterputz-Anlagen
Freistehende Anlagen

Haustürfüllungen
Express-Line
Design, Qualität und Ideen
Moderne Haustürfüllungen
Zeitlose Klassiker

Einzelteile / Ersatzteile
Einzelbriefkasten
Ersatzteile / Einzelteile

Service / Downloads

Kataloge / Prospekte
Beschriftungsvorlagen
Pflegehinweise
Anforderungsformulare
DIN-Norm
Planungshinweis / FAQ
Kontakt und Anfahrt
Kontaktformular
AGB
Datenschutz
Impressum

© 2021-2023 Heinrich Romberg GmbH & Co.KG   -   Alle Rechte vorbehalten
