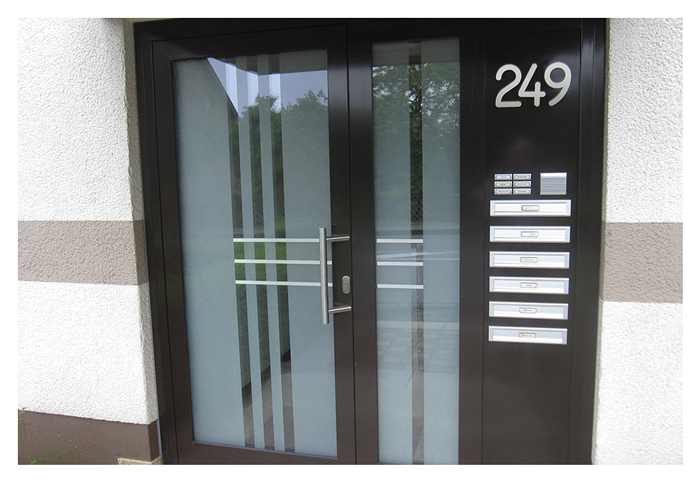

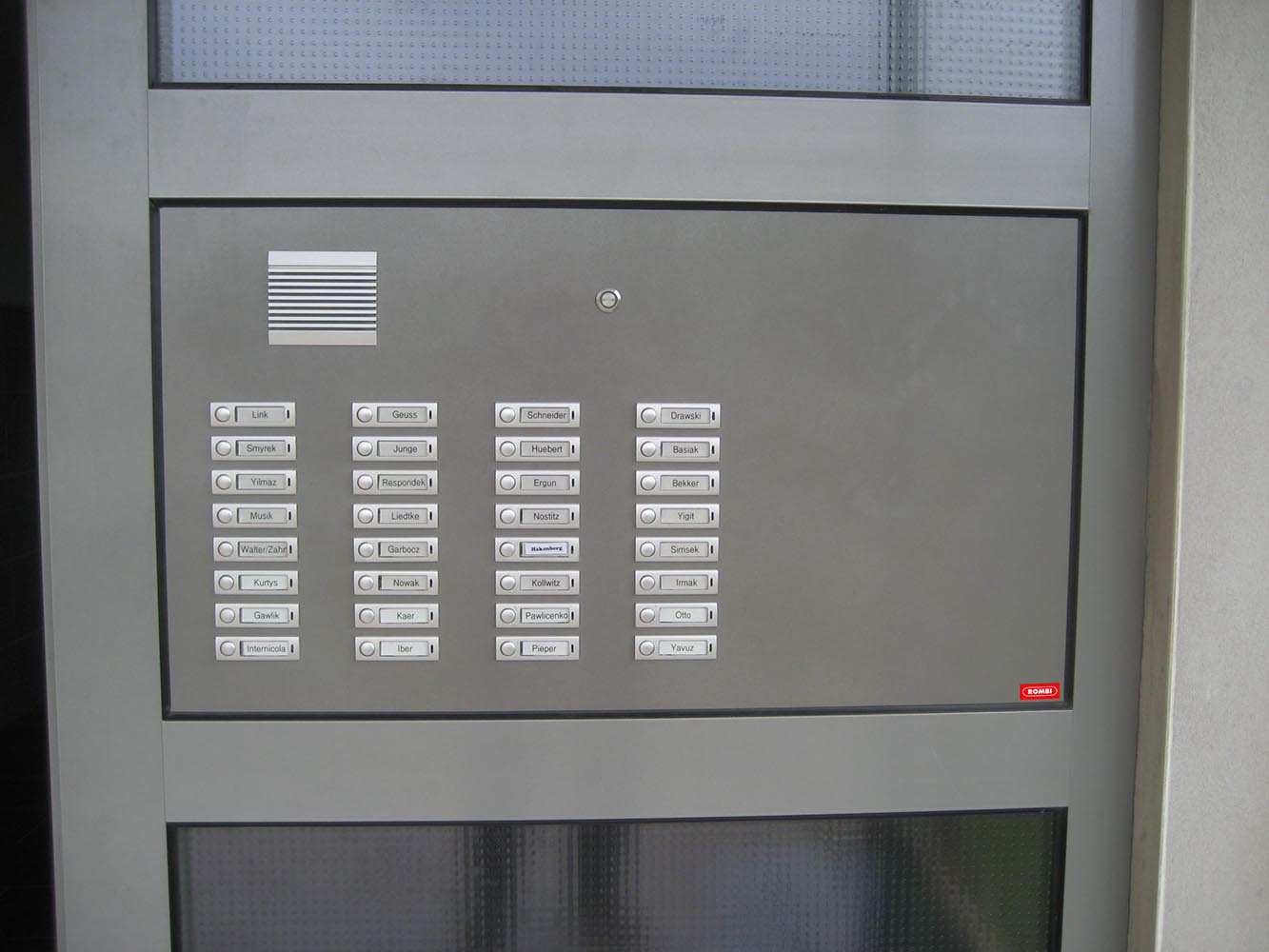

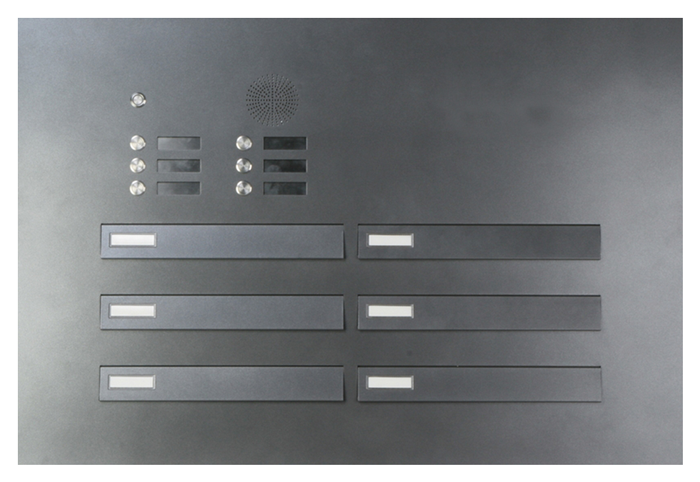

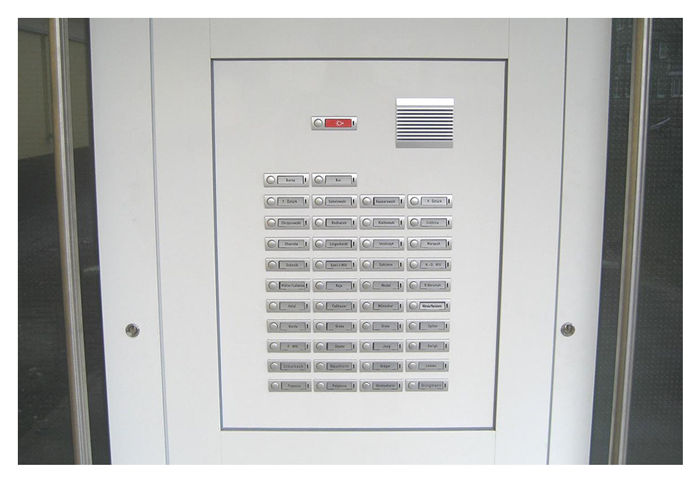

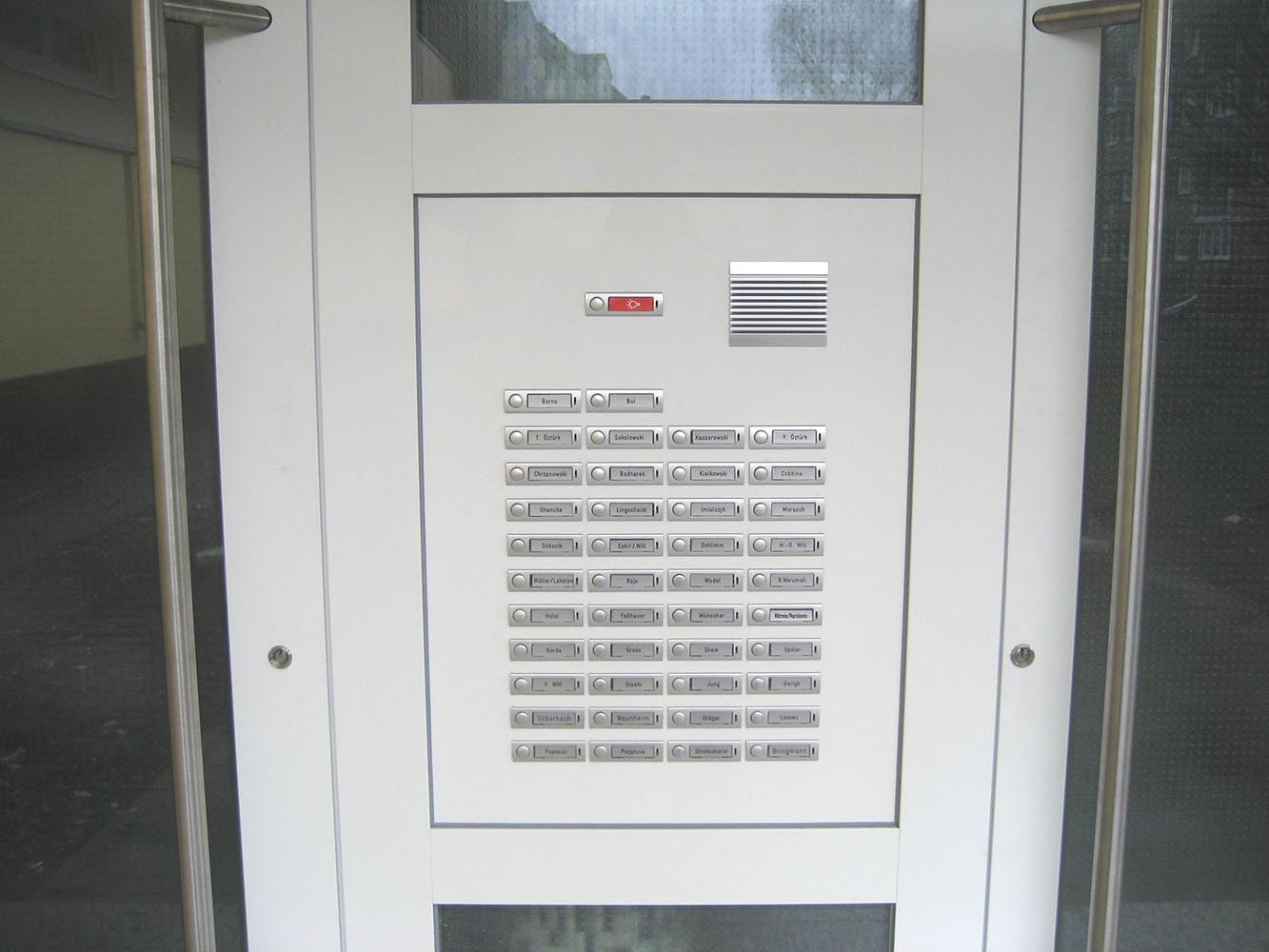

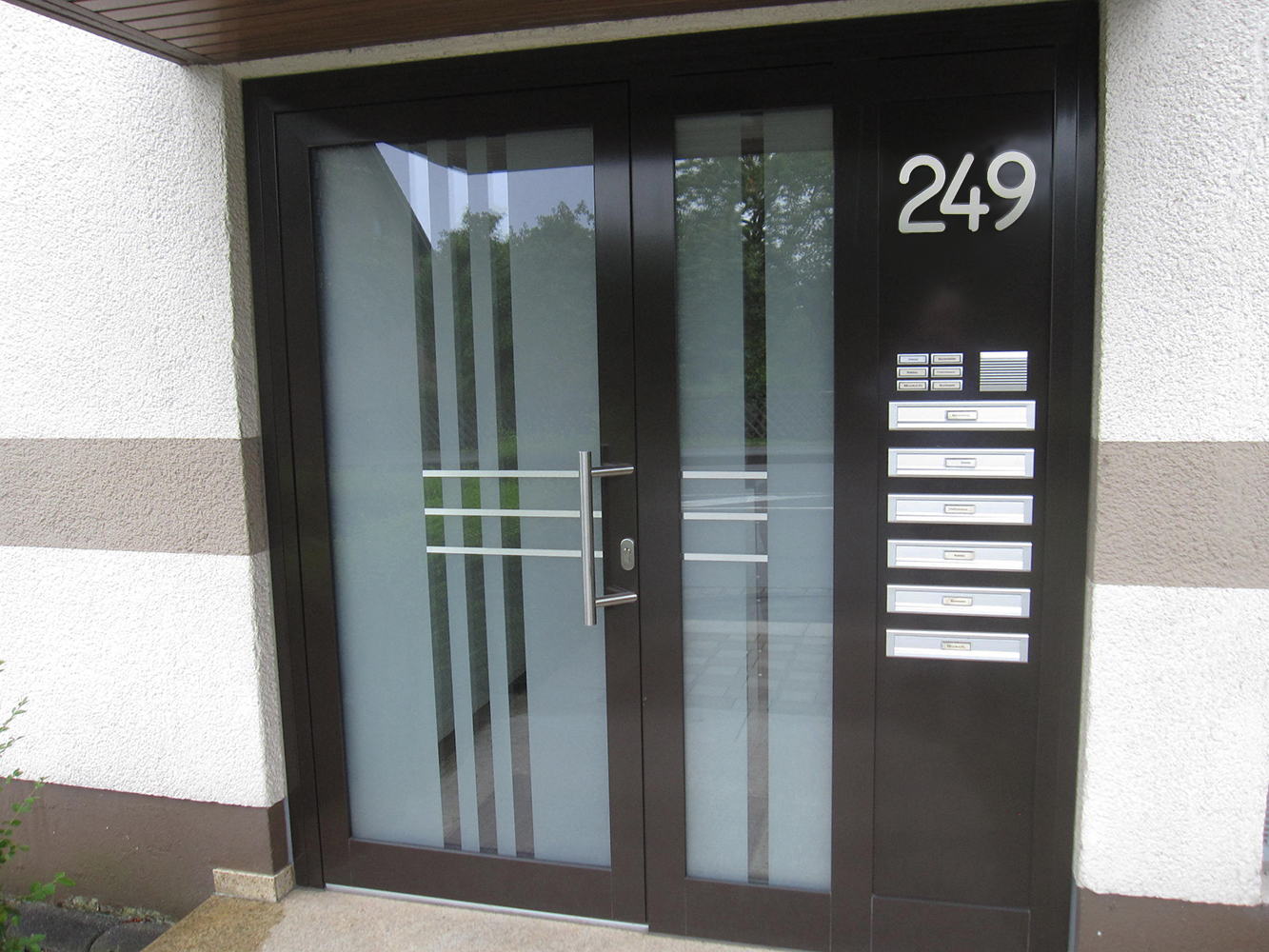

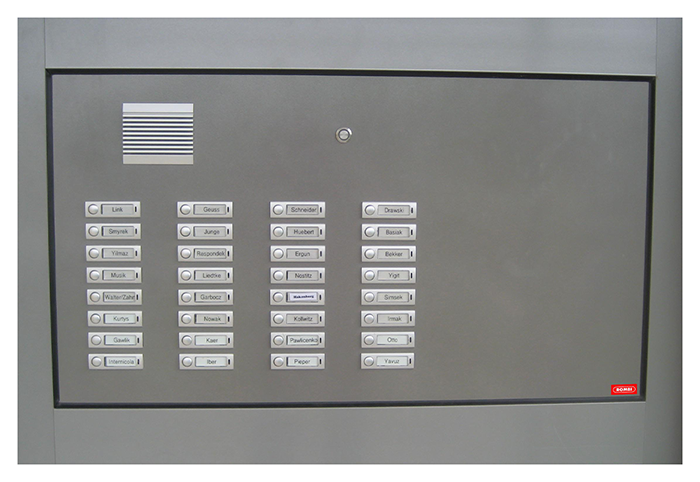

Türseitenteil-Anlagen


Türseitenteil-Anlagen von ROMBI

Jede Briefkastenanlage von ROMBI kann individuell zusammengestellt werden.

Durch die vielen Variations-, Kombinations- und Gestaltungsmöglichkeiten kann jede Anlage an Ihre Bedürfnisse angepasst werden.

Lassen Sie sich von den vielen Möglichkeiten inspirieren.

Die Türseitenteil-Anlagen von ROMBI werden in 2 Serien unterteilt:

BASIC-LINE & HIGH-LINE - Logos

Im Vergleich unterscheiden sich diese beiden Serien in ihrer Bauart.

Den Aufbau einer Türseitenteil-Briefkastenanlage kurz erklärt:

Logo BASIC-Line

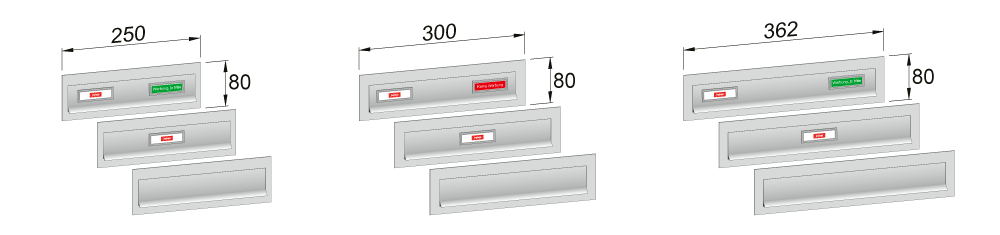

  • aufgesetzte Einwurfklappe
    aus Aluminium (pulverbeschichtet oder in E6/EV1) oder Edelstahl

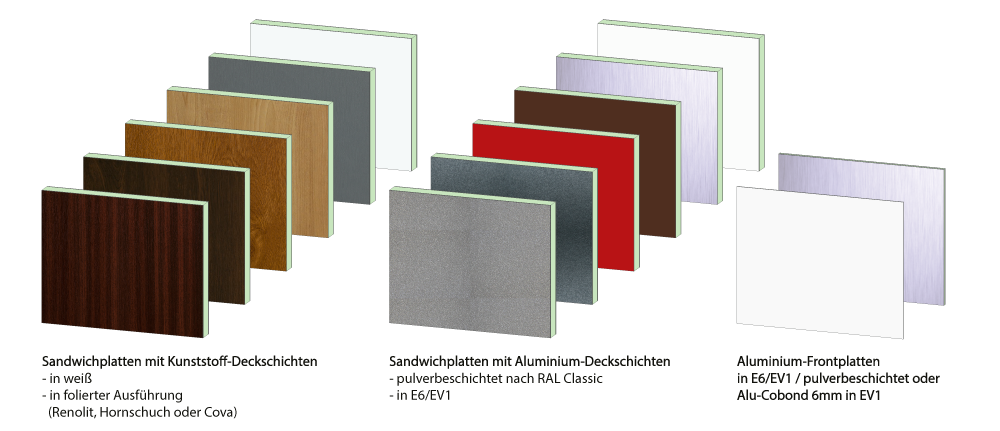

  • Aluminium-Sandwichplatten
    (pulverbeschichtet oder in E6/EV1)
  • Kunststoff-Sandwichplatten
    (in weiß oder mit Dekoren von Renolit, Hornschuch oder Cova foliert)

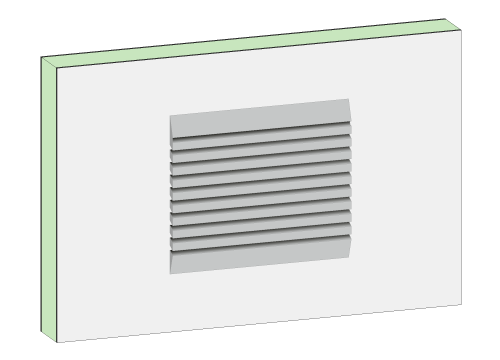

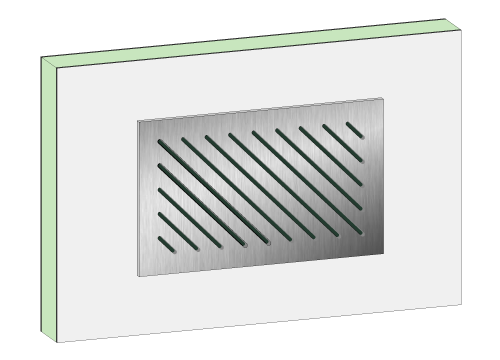

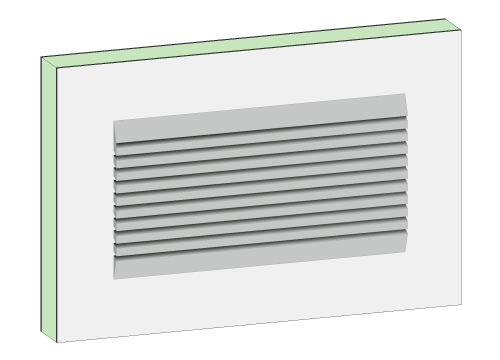

  • Auswahl aus 3 verschiedenen Sprechsieben
    (2x aus Aluminium und 1x aus Edelstahl)
  • Auswahl aus 2 verschiedenen Klingeltaster-Serien

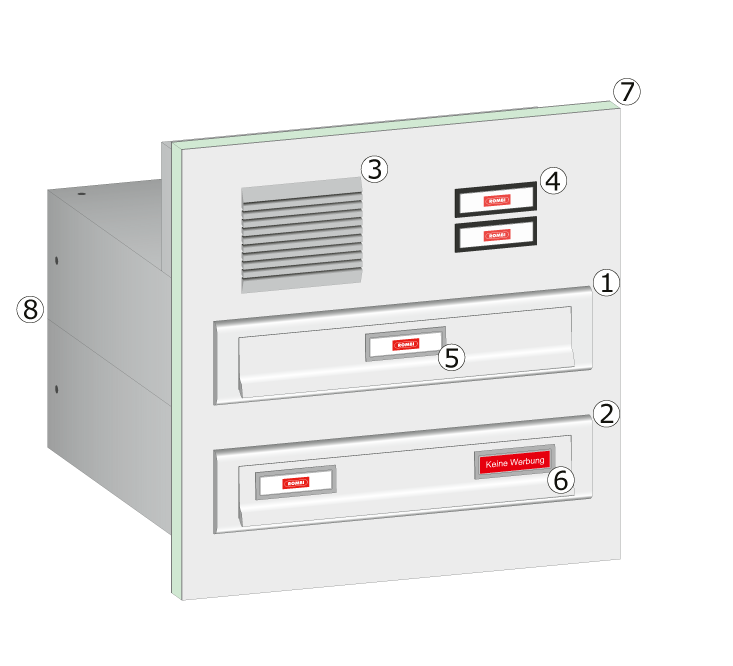

Briefkastenanlage BASIC-Line
  1. aufgesetzte Einwurfklappe mit 1 Namensschild
    (pulverbeschichtet nach RAL, in E6/EV1 oder aus Edelstahl)
  2. aufgesetzte Einwurfklappe mit 2 Namensschild
    (pulverbeschichtet nach RAL, in E6/EV1 oder aus Edelstahl)
  3. Sprechsieb
    (pulverbeschichtet nach RAL, in E6/EV1 oder aus Edelstahl)
  4. Kombitaster Nr. 63, schwarz
  5. Plexiglas-Namensschild 'oben', mit Papiereinlage
  6. 2. Namensschild mit Wendeeinlage
    "Keine Werbung" - "Werbung, ja bitte"
  7. Sandwichplatte
  8. Brief- / Funktionskästen

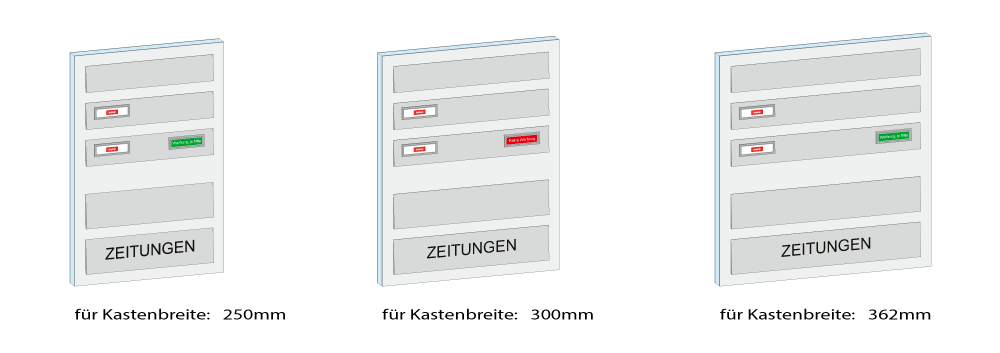

Logo HIGH-Line

  • eingelassene Einwurfklappe mit 1 Namensschild
    aus Aluminium (pulverbeschichtet) oder Edelstahl
  • Optional: SoftClose-System für Einwurfklappen

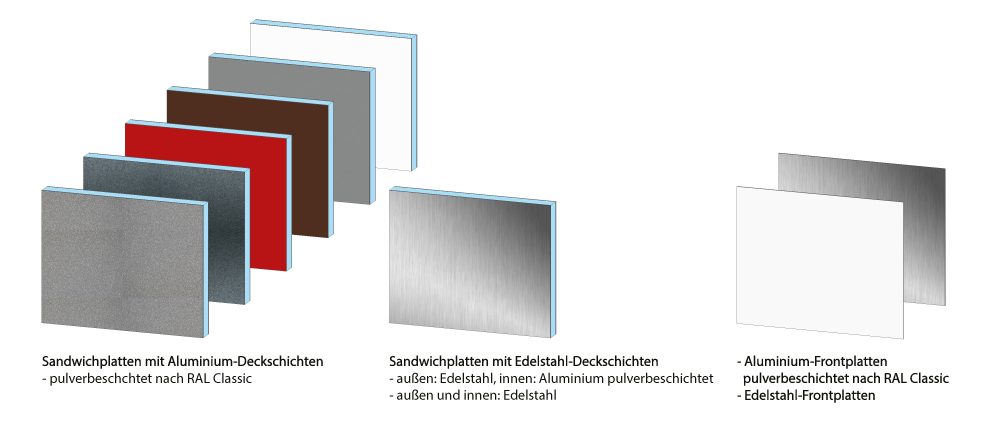

  • Sandwichplatten mit Deckschichten aus Aluminium
    (pulverbeschichtet) oder Edelstahl

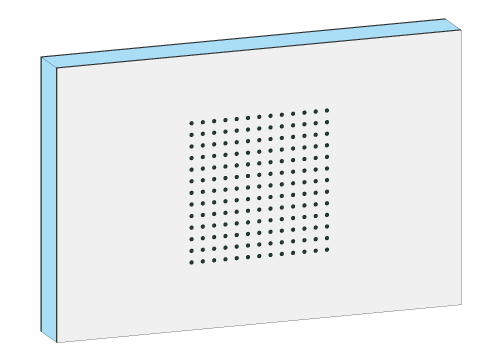

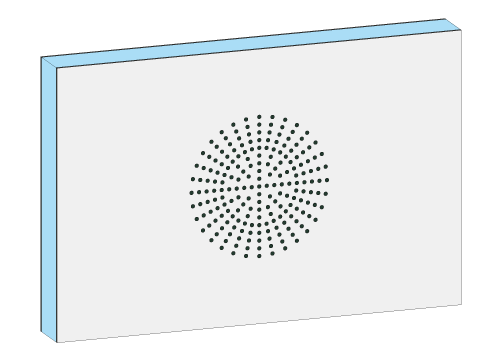

  • Sprechsieb gelocht (direkt in der Frontplatte)
  • Auswahl aus 3 verschiedenen Klingeltaster-Serien
Briefkastenanlage HIGH-Line

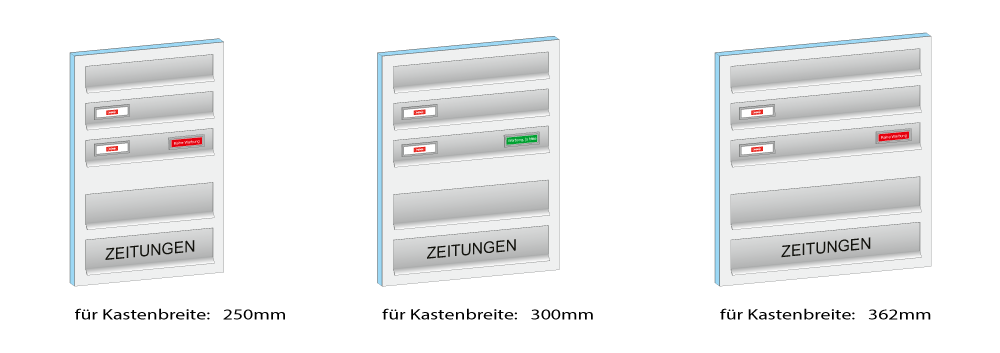

  1. eingelassene Einwurfklappe mit 1 Namensschild
    (pulverbeschichtet nach RAL oder aus Edelstahl)
    Optional: SoftClose-System (nur bei Einwurfhöhe: 35mm)
  2. eingelassene Einwurfklappe mit 2 Namensschildern
    (pulverbeschichtet nach RAL oder aus Edelstahl)
    Optional: SoftClose-System (nur bei Einwurfhöhe: 35mm)
  3. AVR-2 Sprechsieb, gelocht - rund
  4. AVR-2 Klingelknopf aus Edelstahl mit AVR-3 Namensschild
  5. Plexiglas-Namensschild 'gezackt', mit Papiereinlage
  6. 2. Namensschild mit Wendeeinlage
    "Keine Werbung" - "Werbung, ja bitte"
  7. Sandwichplatte
  8. Brief- / Funktionskästen

Alle Variation-/Kombinationsmöglichkeiten im Detail:

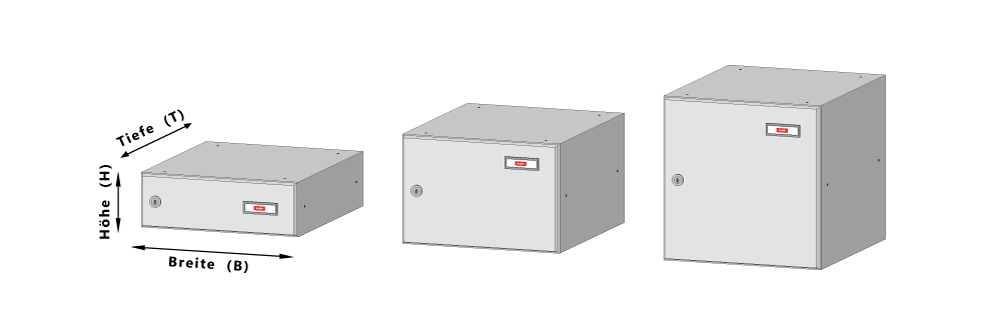

Türseitenteil - Briefkästen - gerade (waagerecht)
Einwurf von vorne - Entnahme von hinten   -   Ansicht:   Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Kastenbreite:  250 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details
59/1 250 x 100 x 350 Entspricht der DIN EN 13724 rechts längs 1-fach
59/1-200 250 x 200 x 350 Entspricht der DIN EN 13724 rechts längs 3-fach
59/1-300 250 x 300 x 350 Entspricht der DIN EN 13724 rechts längs 5-fach

Kastenbreite:  300 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details
59/2 300 x 100 x 350 Entspricht der DIN EN 13724 rechts längs 1-fach
59/2-200 300 x 200 x 350 Entspricht der DIN EN 13724 rechts längs 3-fach
59/2-300 300 x 300 x 350 Entspricht der DIN EN 13724 rechts längs 5-fach

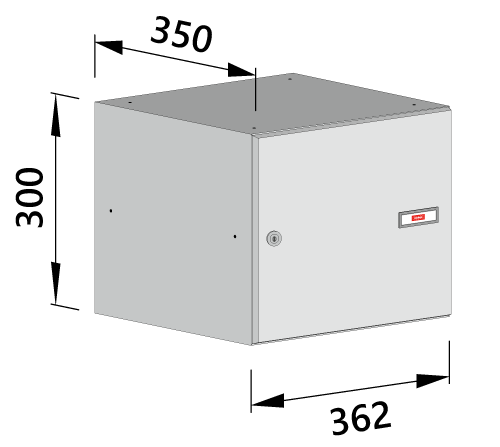

Kastenbreite:  362 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details
61/3 362 x 100 x 250 Entspricht der DIN EN 13724 rechts quer 1-fach
61/3-200 362 x 200 x 250 Entspricht der DIN EN 13724 rechts quer 3-fach
61/3-300 362 x 300 x 250 Entspricht der DIN EN 13724 rechts quer 5-fach

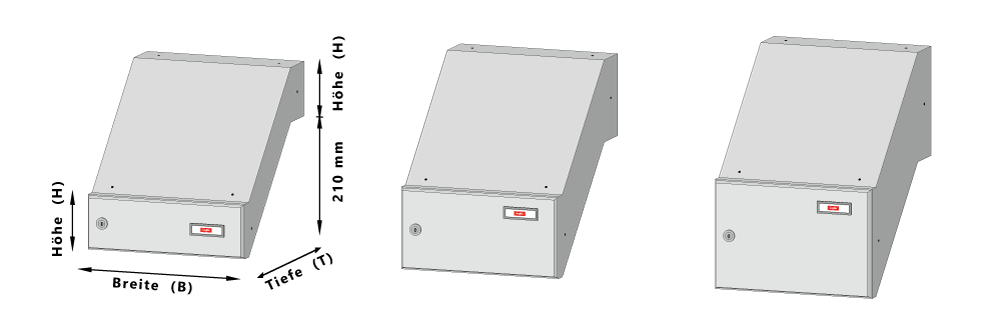

Türseitenteil - Briefkästen - gerade (waagerecht)
Einwurf von vorne - Entnahme von hinten   -   Ansicht:   Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Kastenbreite:  250 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details

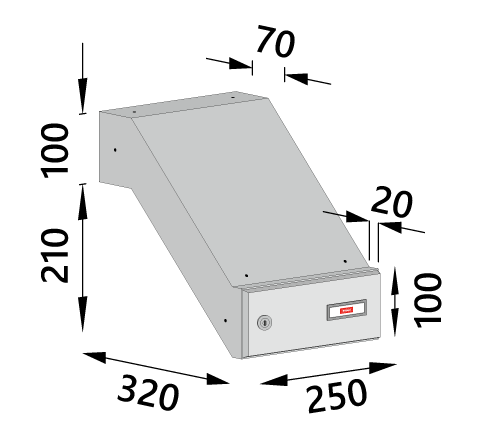

60/1 250 x 100 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

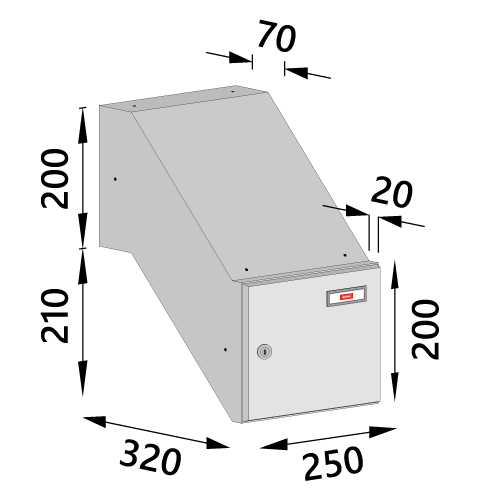

60/1-200 250 x 200 x 320 Entspricht der DIN EN 13724 rechts längs 3-fach

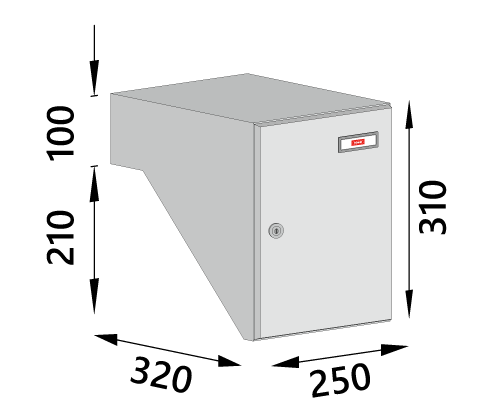

71/1 (oben gerade) 250 x 100/310 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

Kastenbreite:  300 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details

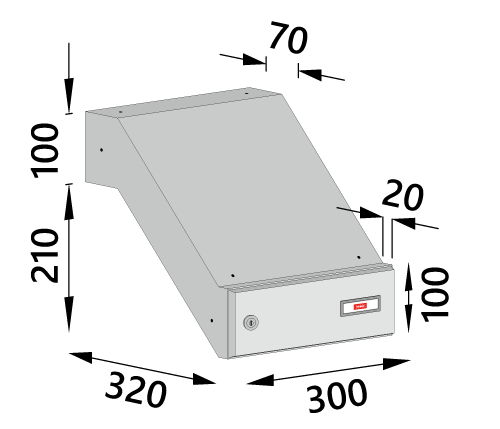

60/2 300 x 100 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

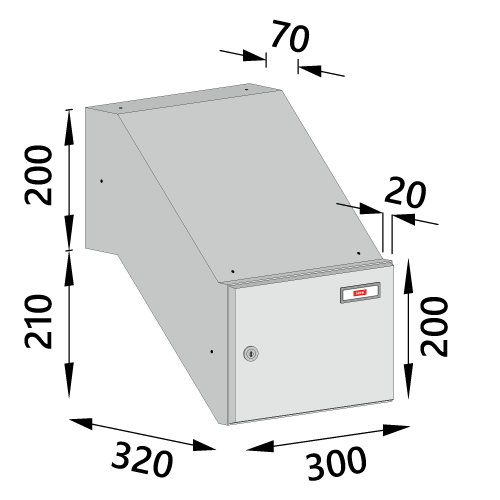

60/2-200 300 x 200 x 320 Entspricht der DIN EN 13724 rechts längs 3-fach
71/2 (oben gerade) 300 x 100/310 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

Kastenbreite:  362 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapelhöhe/Postvolumen Details

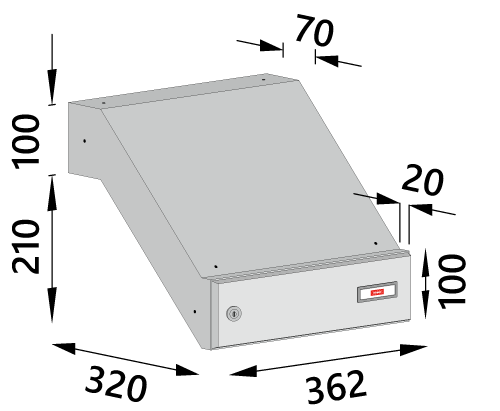

60/3 362 x 100 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

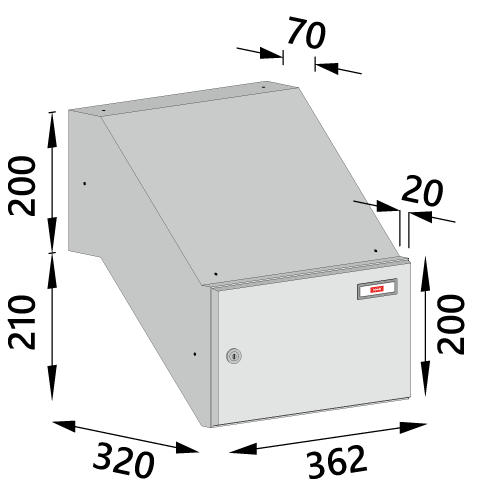

60/3-200 362 x 200 x 320 Entspricht der DIN EN 13724 rechts längs 3-fach

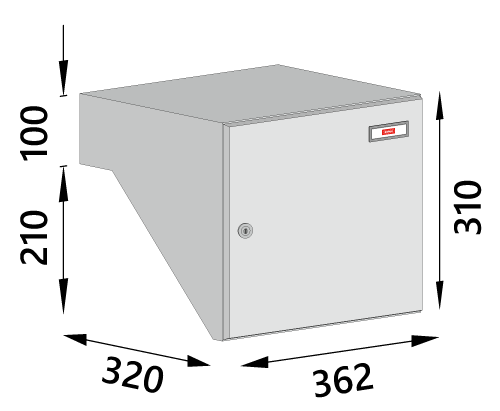

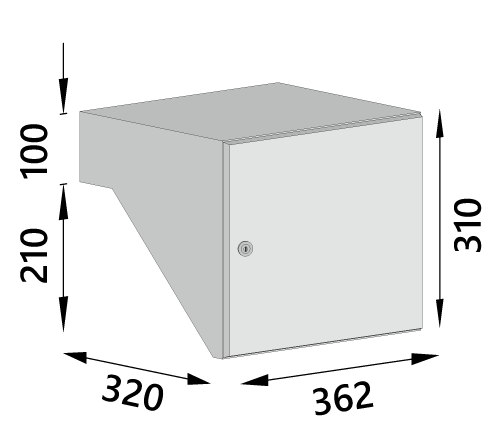

71/3 (oben gerade) 362 x 100/310 x 320 Entspricht der DIN EN 13724 rechts längs 1-fach

Türseitenteil - Briefkästen - hängend (senkrecht)
Einwurf von vorne - Entnahme von hinten   -   Ansicht:   Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

Kastenbreite:  250 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details
57/1 250 x 400 x 100 Entspricht NICHT der DIN EN 13724 rechts längs 1-fach
57/1-150 250 x 400 x 150 Entspricht NICHT der DIN EN 13724 rechts längs 1,5-fach

Kastenbreite:  300 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details
57/2 300 x 400 x 100 Entspricht NICHT der DIN EN 13724 rechts längs 1-fach
57/2-150 300 x 400 x 150 Entspricht NICHT der DIN EN 13724 rechts längs 1,5-fach

Kastenbreite:  362 mm
Kastentyp Maße in mm (BxHxT) DIN EN 13724 ? Türanschlag Einwurfart Stapeltiefe/Postvolumen Details
57/3 362 x 300 x 100 Entspricht der DIN EN 13724 rechts quer 1-fach
57/3-150 362 x 300 x 150 Entspricht der DIN EN 13724 rechts quer 1,5-fach
57/3-400 362 x 400 x 100 Entspricht der DIN EN 13724 rechts längs & quer 1-fach
57/3-450 362 x 400 x 150 Entspricht der DIN EN 13724 rechts längs & quer 1,5-fach

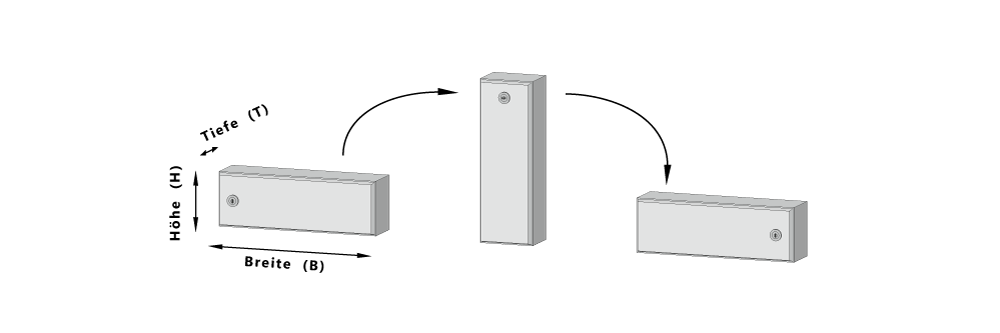

Türseitenteil - Funktionskasten - Rasterbreite 250mm
Ansicht: Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details
62/1 250 x 100 x 80 9 Taster
1 Sprechsieb + 3 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb
62/1-100 250 x 100 x 100 9 Taster
1 Sprechsieb + 3 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb
62/1-150 250 x 100 x 150 9 Taster
1 Sprechsieb + 3 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb
63/1 250 x 200 x 80 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
63/1-100 250 x 200 x 100 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
63/1-150 250 x 200 x 150 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
64/1 250 x 300 x 80 27 Taster
1 Sprechsieb + 21 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 8 Taster
64/1-100 250 x 300 x 100 27 Taster
1 Sprechsieb + 21 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 8 Taster
64/1-150 250 x 300 x 150 27 Taster
1 Sprechsieb + 21 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 8 Taster
57/1 250 x 400 x 100 36 Taster
1 Sprechsieb + 30 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 16 Taster
1 Sprechsieb + 12 Taster
57/1-150 250 x 400 x 150 36 Taster
1 Sprechsieb + 30 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 16 Taster
1 Sprechsieb + 12 Taster
65/1 500 x 100 x 80 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
65/1-100 500 x 100 x 100 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
65/1-150 500 x 100 x 150 18 Taster
1 Sprechsieb + 12 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 4 Taster
71/1 250 x 100/310 x 320 9 Taster
1 Sprechsieb + 3 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb


Türseitenteil - Funktionskasten - Rasterbreite 300mm
Ansicht: Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details

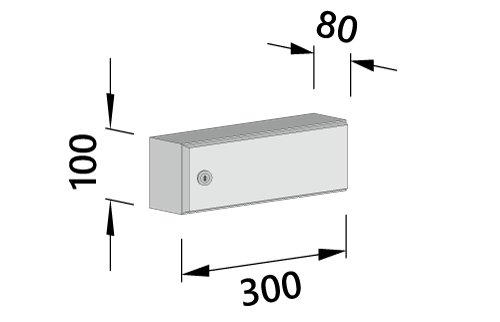

62/2 300 x 100 x 80 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb + 2 Taster

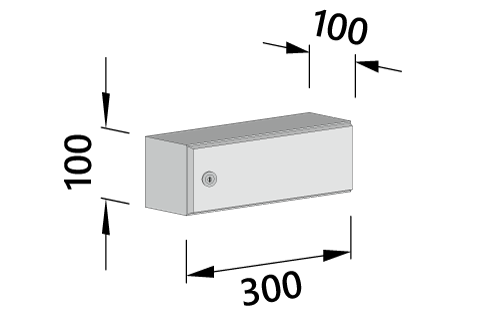

62/2-100 300 x 100 x 100 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb + 2 Taster
62/2-150 300 x 100 x 150 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb + 2 Taster
63/2 300 x 200 x 80 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster
63/2-100 300 x 200 x 100 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster
63/2-150 300 x 200 x 150 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster
64/2 300 x 300 x 80 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 10 Taster
64/2-100 300 x 300 x 100 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 10 Taster
64/2-150 300 x 300 x 150 36 Taster
1 Sprechsieb + 30 Taster		 27 Taster
1 Sprechsieb + 21 Taster		 12 Taster
1 Sprechsieb + 10 Taster
57/2 300 x 400 x 100 48 Taster
1 Sprechsieb + 42 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 16 Taster
1 Sprechsieb + 12 Taster
57/2-150 300 x 400 x 150 48 Taster
1 Sprechsieb + 42 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 16 Taster
1 Sprechsieb + 12 Taster
65/2 600 x 100 x 80 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster
65/2-100 600 x 100 x 100 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster
65/2-150 600 x 100 x 150 24 Taster
1 Sprechsieb + 18 Taster		 18 Taster
1 Sprechsieb + 12 Taster		 8 Taster
1 Sprechsieb + 6 Taster

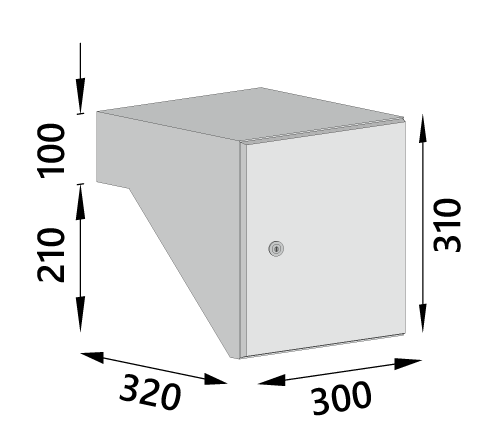

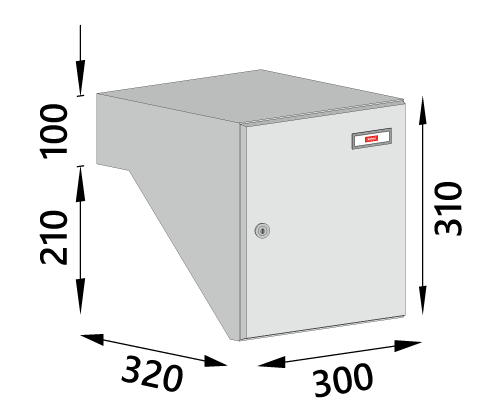

71/2 300 x 100/310 x 320 12 Taster
1 Sprechsieb + 6 Taster		 9 Taster
1 Sprechsieb + 3 Taster		 4 Taster
1 Sprechsieb + 2 Taster


Türseitenteil - Funktionskasten - Rasterbreite 362mm
Ansicht: Entnahmeseite (hinten)
Alle Kästen werden aus verzinktem Stahlblech gefertigt.

  empfohlene Maximalbestückung mit:
Kastentyp Maße in mm (BxHxT) Kombitaster
optional mit Alu-Sprechsieb		 AVR-1 Taster
optional mit Alu-Sprechsieb		 AVR-2 Taster+AVR-3 Namensschild
optional mit AVR-2 Sprechsieb		 Details Kastentyp Maße in mm (BxHxT) Details
62/3 362 x 100 x 80 15 Taster
1 Sprechsieb + 9 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 2 Taster
62/3-100 362 x 100 x 100 15 Taster
1 Sprechsieb + 9 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 2 Taster
62/3-150 362 x 100 x 150 15 Taster
1 Sprechsieb + 9 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 2 Taster
63/3 362 x 200 x 80 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
63/3-100 362 x 200 x 100 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
63/3-150 362 x 200 x 150 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
64/3 362 x 300 x 80 45 Taster
1 Sprechsieb + 39 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 18 Taster
1 Sprechsieb + 14 Taster
57/3 362 x 300 x 100 45 Taster
1 Sprechsieb + 39 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 18 Taster
1 Sprechsieb + 14 Taster
57/3-150 362 x 300 x 150 45 Taster
1 Sprechsieb + 39 Taster		 36 Taster
1 Sprechsieb + 30 Taster		 18 Taster
1 Sprechsieb + 14 Taster
57/3-400 362 x 400 x 100 60 Taster
1 Sprechsieb + 54 Taster		 48 Taster
1 Sprechsieb + 42 Taster		 24 Taster
1 Sprechsieb + 20 Taster
57/3-450 362 x 400 x 150 60 Taster
1 Sprechsieb + 54 Taster		 48 Taster
1 Sprechsieb + 42 Taster		 24 Taster
1 Sprechsieb + 20 Taster
65/3 724 x 100 x 80 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
65/3-100 724 x 100 x 100 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
65/3-150 724 x 100 x 150 30 Taster
1 Sprechsieb + 24 Taster		 24 Taster
1 Sprechsieb + 18 Taster		 12 Taster
1 Sprechsieb + 8 Taster
71/3 362 x 100/310 x 320 15 Taster
1 Sprechsieb + 9 Taster		 12 Taster
1 Sprechsieb + 6 Taster		 6 Taster
1 Sprechsieb + 2 Taster



BASIC-LINE

Türseitenteil - Einwurfklappen - BASIC-Line (Alu)

Bezeichnung Material Außenmaße in mm (BxH) Einwurfmaß in mm (BxH) Außenmaße in mm (BxH)
Einwurfmaß in mm (BxH)		 Außenmaße in mm (BxH)
Einwurfmaß in mm (BxH)
für Kastenbreite		 für Kastenbreite DIN EN 13724
Briefeinwurf, aufgesetzt  (76/1)
mit Plexiglas-Namensschild 'oben' 		Aluminium
 		 250 x 65
 		 230 x 35
 		 250 x 65
230 x 35		 250 x 65
230 x 35
250		 250
 		 Entspricht der DIN EN 13724
Briefeinwurf, aufgesetzt  (76/2)
mit Plexiglas-Namensschild 'oben' 		Aluminium
 		 300 x 65
 		 265 x 35
  		 300 x 65
265 x 35		 300 x 65
260 x 35
300		 300
 		 Entspricht der DIN EN 13724
Briefeinwurf, aufgesetzt  (76/3)
mit Plexiglas-Namensschild 'oben' 		Aluminium
 		 362 x 65
 		 330 x 35
  		 362 x 65
330 x 35		 362 x 65
330 x 35
362		 362
 Entspricht der DIN EN 13724

=> alle Aluminium-Briefeinwürfe auch ohne Namensschild (75/x) oder mit 2. Namensschild (inkl. Wendeeinlage "Werbung, ja bitte" - "Keine Werbung") (77/x) lieferbar.

Türseitenteil - Einwurfklappen - BASIC-Line (Edelstahl)

Bezeichnung Material Außenmaße in mm (BxH) Einwurfmaß in mm (BxH) Außenmaße in mm (BxH)
Einwurfmaß in mm (BxH)		 Außenmaße in mm (BxH)
Einwurfmaß in mm (BxH)
für Kastenbreite		 für Kastenbreite DIN EN 13724
Briefeinwurf, aufgesetzt  (86/1)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 250 x 80
 		 230 x 35
 		 250 x 80
230 x 35		 250 x 80
230 x 35
250		 250
 		 Entspricht der DIN EN 13724
Briefeinwurf, aufgesetzt  (86/2)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 300 x 80
 		 265 x 35
  		 300 x 80
265 x 35		 300 x 80
260 x 35
300		 300
 		 Entspricht der DIN EN 13724
Briefeinwurf, aufgesetzt  (86/3)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 362 x 80
 		 330 x 35
  		 362 x 80
330 x 35		 362 x 80
330 x 35
362		 362
 Entspricht der DIN EN 13724

=> alle Edelstahl-Briefeinwürfe auch ohne Namensschild (85/x) oder mit 2. Namensschild (inkl. Wendeeinlage "Werbung, ja bitte" - "Keine Werbung") (87/x) lieferbar.


HIGH-LINE

Türseitenteil - Einwurfklappen - HIGH-Line (Alu)

Bezeichnung Bezeichnung
(Material)		 Material Einwurfmaß in mm (BxH) Einwurfmaß in mm (BxH)
für Kastenbreite		 für Kastenbreite DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Aluminium)
mit Plexiglas-Namensschild 'gezackt' 		Aluminium
 		 230 x 35
 		 230 x 35
250		 250
 		 Entspricht der DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Aluminium)
mit Plexiglas-Namensschild 'gezackt' 		Aluminium
 		 280 x 35
  		 280 x 35
300		 300
 		 Entspricht der DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Aluminium)
mit Plexiglas-Namensschild 'gezackt' 		Aluminium
 		 342 x 35
  		 342 x 35
362		 362
 		 Entspricht der DIN EN 13724

=> alle Aluminium-Briefeinwürfe auch ohne Namensschild oder mit 2. Namensschild (inkl. Wendeeinlage "Werbung, ja bitte" - "Keine Werbung") lieferbar.
* Optional: SoftClose-System, nur für eingelassene Briefeinwürfe mit einer Einwurfhöhe von 35mm

Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Aluminium)		 Aluminium 230 x 50 250 230 x 50
250		 Entspricht NICHT der DIN EN 13724
Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Aluminium)		 Aluminium 280 x 50 300 280 x 50
300		 Entspricht NICHT der DIN EN 13724
Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Aluminium)		 Aluminium 342 x 50 362 342 x 50
362		 Entspricht NICHT der DIN EN 13724

** ab Kastenhöhe: 200mm, Optional: mit Folienbeschriftung "ZEITUNGEN" lieferbar.

Türseitenteil - Einwurfklappen - HIGH-Line (Edelstahl)

Bezeichnung Bezeichnung
(Material)		 Material Einwurfmaß in mm (BxH) Einwurfmaß in mm (BxH)
für Kastenbreite		 für Kastenbreite DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Edelstahl)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 230 x 35
 		 230 x 35
250		 250
 		 Entspricht der DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Edelstahl)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 280 x 35
  		 280 x 35
300		 300
 		 Entspricht der DIN EN 13724
Briefeinwurf, eingelassen *
mit Plexiglas-Namensschild 'gezackt' 		Briefeinwurf, eingelassen * (Edelstahl)
mit Plexiglas-Namensschild 'gezackt' 		Edelstahl
 		 342 x 35
  		 342 x 35
362		 362
 		 Entspricht der DIN EN 13724

=> alle Edelstahl-Briefeinwürfe auch ohne Namensschild oder mit 2. Namensschild (inkl. Wendeeinlage "Werbung, ja bitte" - "Keine Werbung") lieferbar.
* Optional: SoftClose-System, nur für eingelassene Briefeinwürfe mit einer Einwurfhöhe von 35mm

Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Edelstahl)		 Edelstahl 230 x 50 250 230 x 50
250		 Entspricht NICHT der DIN EN 13724
Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Edelstahl)		 Edelstahl 280 x 50 300 280 x 50
300		 Entspricht NICHT der DIN EN 13724
Zeitungseinwurf, eingelassen ** Zeitungseinwurf, eingelassen **
(Edelstahl)		 Edelstahl 342 x 50 362 342 x 50
362		 Entspricht NICHT der DIN EN 13724

** ab Kastenhöhe: 200mm, Optional: mit Folienbeschriftung "ZEITUNGEN" lieferbar.


BASIC-LINE

Türseitenteil - Front-/Sandwichplatten - BASIC-Line

Bezeichnung Farbe außen Farbe innen Farbe außen
Farbe innen
Standard-Stärke in mm		 Standard - Stärke
in mm
Kunststoff - Sandwichplatte * KST weiß  KST weiß  KST weiß
KST weiß
24		 24
Kunststoff - Sandwichplatte, foliert (Renolit) * Renolit Renolit oder KST weiß Renolit
Renolit oder KST weiß
24		 24
Kunststoff - Sandwichplatte, foliert (Hornschuch/skai®) * Hornschuch/skai® Hornschuch/skai® oder KST weiß Hornschuch/skai®
Hornschuch/skai® oder KST weiß
24		 24
Kunststoff - Sandwichplatte, foliert (Cova) * Cova Cova oder KST weiß Cova
Cova oder KST weiß
24		 24
Aluminium - Sandwichplatte * E6/C0 (EV1) oder nach RAL E6/C0 (EV1) oder nach RAL E6/C0 (EV1) oder nach RAL
E6/C0 (EV1) oder nach RAL
24		 24
Alu - Cobondplatte C0 (EV1) C0 (EV1) C0 (EV1)
C0 (EV1)
6		 6
Aluminium - Frontplatte nach RAL nach RAL nach RAL
nach RAL
2,5		 2,5
Aluminium - Frontplatte E6/C0 (EV1) -  E6/C0 (EV1)
-
2,5		 2,5

* andere Stärken auf Anfrage


HIGH-LINE

Türseitenteil - Front-/Sandwichplatten - HIGH-Line

Bezeichnung Farbe außen Farbe innen Farbe außen
Farbe innen		 Standard - Stärke
in mm
Aluminium - Sandwichplatte * nach RAL nach RAL nach RAL
nach RAL		 24
Edelstahl - Sandwichplatte * Edelstahl Edelstahl oder nach RAL Edelstahl
Edelstahl nach RAL		 24
Aluminium - Frontplatte nach RAL nach RAL nach RAL
nach RAL		 2,5
Edelstahl - Frontplatte Edelstahl -  Edelstahl
-		 2

* andere Stärken auf Anfrage


BASIC-LINE

BASIC-LINE Alu-Sprechsieb (Standard)
Aluminium - Sprechsieb AVR-1 (Standard)

aus Aluminium-Strangpressprofil

Maße: ca. 95 x 82 mm
Farbe: nach RAL pulverbeschichtet oder E6/EV1 exloxiert

BASIC-LINE Alu-Sprechsieb (groß)
Aluminium - Sprechsieb AVR-1

aus Aluminium-Strangpressprofil

Maße: ca. 155 x 82 mm
Farbe: nach RAL pulverbeschichtet oder E6/EV1 exloxiert

BASIC-LINE Edelstahl-Sprechsieb
Edelstahl - Sprechsieb


Maße: ca. 130 x 80 mm


HIGH-LINE

HIGH-LINE Sprechsieb gelocht rund
Sprechsieb AVR-2 (Standard)

gelocht - rund
inkl. Adapter für alle handelsüblichen Gegenlautsprecher

HIGH-LINE Sprechsieb gelocht quadratisch
Sprechsieb AVR-2

gelocht - quadratisch

inkl. Adapter für alle handelsüblichen Gegenlautsprecher


BASIC-LINE

Mikrotaster Nr. 63M, schwarz
Mikrotaster Nr. 63M, schwarz (Standard)

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
Mikrotaster Nr. 63M, weiß
Mikrotaster Nr. 63M, weiß

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, EV1
AVR-1 Klingeltaster, EV1

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, weiß
AVR-1 Klingeltaster, weiß

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen

HIGH-LINE

AVR-2 Klingelknopf mit AVR-3 Namensschild
AVR-2 Edelstahl-Klingelknopf
mit AVR-3 Namensschild (flächenbündig)

diebstahlgesichert
Namensschild-Einlage mit Spezial-Schlüssel von außen wechselbar

Einlage: Papier (Standard), Resopal oder Edelstahl
Sichtfläche: 56 x 13 mm

Optional: Namensschild indirekt beleuchtbar mit BackLED

Taster: max. 36 V DC - 2 A - Schutzklasse IP 65
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-2 Klingelknopf mit LED-Ringbeleuchtung weiß mit AVR-3 Namensschild
AVR-2 Edelstahl-Klingelknopf mit LED-Ringbeleuchtung
mit AVR-3 Namensschild (flächenbündig)

diebstahlgesichert
inkl. Vorschaltgerät (max. 5 LEDS einer Farbe pro Vorschaltgerät)
Namensschild-Einlage mit Spezial-Schlüssel von außen wechselbar

Einlage: Papier (Standard), Resopal oder Edelstahl
Sichtfläche: 56 x 13 mm

Optional: Namensschild indirekt beleuchtbar mit BackLED

Taster: max. 36 V DC - 2 A - Schutzklasse IP 65
Ring-LED: max. 30 V DC oder 24 V AC
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
Mikrotaster Nr. 63M, schwarz
Mikrotaster Nr. 63M, schwarz (Standard)

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
Mikrotaster Nr. 63M, weiß
Mikrotaster Nr. 63M, weiß

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 54
Außenmaße: 65 x 22 mm
Sichtfläche: 52 x 12 mm

Taster: max. 125 V, 5 A
LED-Beleuchtung: 8-16 V AC/DC, Stromaufnahme max. 16mA

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, EV1
AVR-1 Klingeltaster, EV1

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen
AVR-1 Klingeltaster, weiß
AVR-1 Klingeltaster, weiß

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm
Sichtfläche: 44 x 14 mm

Optional: indirekt beleuchtbar durch BackLED
BackLED: 12 V DC, ca. 1,6 Watt / Modul

zu den Beschriftungsvorlagen   Beschriftungsvorlagen


BASIC-LINE / HIGH-LINE

Mikrotaster Nr. 63LM, schwarz
Mikrotaster Nr. 63LM, schwarz

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 50
Außenmaße: 65 x 22 mm

Taster: max. 125 V, 5 A
LED: 8 - 16 V AC/DC, 16 mA

Mikrotaster Nr. 63LM, weiß
Mikrotaster Nr. 63LM, weiß

mit Mikroschalter und LED-Beleuchtung

Schutzklasse: IP 50
Außenmaße: 65 x 22 mm

Taster: max. 125 V, 5 A
LED: 8 - 16 V AC/DC, 16 mA

AVR-1 Lichttaster, EV1
AVR-1 Lichttaster, EV1

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm

=> indirekt beleuchtbar durch BackLED
BackLED: 12V DC, ca. 1,6 Watt / Modul

AVR-1 Lichttaster, weiß
AVR-1 Lichttaster, weiß

diebstahlgesichert, inkl. Schlüssel

Außenmaße: 75 x 23 mm

=> indirekt beleuchtbar durch BackLED
BackLED: 12V DC, ca. 1,6 Watt / Modul

Lichtknopf Nr. 65, schwarz
Lichtknopf Nr. 65, (schwarz)

mit LED-Beleuchtung

Umrandung: schwarz
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

Lichtknopf Nr. 65, EV1
Lichtknopf Nr. 65, (EV1)

mit LED-Beleuchtung

Umrandung: EV1
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

Lichtknopf Nr. 65, Edelstahl
Lichtknopf Nr. 65, (Edelstahl)

mit LED-Beleuchtung

Umrandung: Edelstahl
Innenfläche: rot
Außenmaße: Ø 22 mm

Taster: max. 12 V AC/DC (1,5 A); min. 5 V (1 mA)
LED: 8/12 V AC (0,002 A)

LED-Lichtknopf AVR-2, aus Edelstahl
LED-Lichtknopf AVR-2, aus Edelstahl

mit LED-Ringbeleuchtung (rot)
inkl. Vorschaltgerät (max. 5 LEDS einer Farbe pro Vorschaltgerät)

Schutzklasse: IP 66
Außenmaße: Ø 22 mm

Taster: max. 30 V DC oder 24 V AC
LED: max. 30 V DC oder 24 V AC


Standardfarben

RAL 9016

Sonderfarben

RAL 1000
RAL 1001
RAL 1002
RAL 1003
RAL 1004
RAL 1005
RAL 1006
RAL 1007
RAL 1011
RAL 1012
RAL 1013
RAL 1014
RAL 1015
RAL 1016
RAL 1017
RAL 1018
RAL 1019
RAL 1020
RAL 1021
RAL 1023
RAL 1024
RAL 1027
RAL 1028
RAL 1032
RAL 1033
RAL 1034
RAL 1037
RAL 2000
RAL 2001
RAL 2002
RAL 2003
RAL 2004
RAL 2008
RAL 2009
RAL 2010
RAL 2011
RAL 2012
RAL 3000
RAL 3001
RAL 3002
RAL 3003
RAL 3004
RAL 3005
RAL 3007
RAL 3009
RAL 3011
RAL 3012
RAL 3013
RAL 3014
RAL 3015
RAL 3016
RAL 3017
RAL 3018
RAL 3020
RAL 3022
RAL 3027
RAL 3028
RAL 3031
RAL 4001
RAL 4002
RAL 4003
RAL 4004
RAL 4005
RAL 4006
RAL 4007
RAL 4008
RAL 4009
RAL 4010
RAL 5000
RAL 5001
RAL 5002
RAL 5003
RAL 5004
RAL 5005
RAL 5007
RAL 5008
RAL 5009
RAL 5010
RAL 5011
RAL 5012
RAL 5013
RAL 5014
RAL 5015
RAL 5017
RAL 5018
RAL 5019
RAL 5020
RAL 5021
RAL 5022
RAL 5023
RAL 5024
RAL 6000
RAL 6001
RAL 6002
RAL 6003
RAL 6004
RAL 6005
RAL 6006
RAL 6007
RAL 6008
RAL 6009
RAL 6010
RAL 6011
RAL 6012
RAL 6013
RAL 6014
RAL 6015
RAL 6016
RAL 6017
RAL 6018
RAL 6019
RAL 6020
RAL 6021
RAL 6022
RAL 6024
RAL 6025
RAL 6026
RAL 6027
RAL 6028
RAL 6029
RAL 6032
RAL 6033
RAL 6034
RAL 6037
RAL 7000
RAL 7001
RAL 7002
RAL 7003
RAL 7004
RAL 7005
RAL 7006
RAL 7008
RAL 7009
RAL 7010
RAL 7011
RAL 7012
RAL 7013
RAL 7015
RAL 7016
RAL 7021
RAL 7022
RAL 7023
RAL 7024
RAL 7026
RAL 7030
RAL 7031
RAL 7032
RAL 7033
RAL 7034
RAL 7035
RAL 7036
RAL 7037
RAL 7038
RAL 7039
RAL 7040
RAL 7042
RAL 7043
RAL 7044
RAL 7045
RAL 7046
RAL 7047
RAL 8000
RAL 8001
RAL 8002
RAL 8003
RAL 8004
RAL 8007
RAL 8008
RAL 8011
RAL 8012
RAL 8014
RAL 8015
RAL 8016
RAL 8017
RAL 8019
RAL 8022
RAL 8023
RAL 8024
RAL 8025
RAL 8028
RAL 9001
RAL 9002
RAL 9003
RAL 9004
RAL 9005
RAL 9006
RAL 9007
RAL 9010
RAL 9011
RAL 9017
RAL 9018


Auf Druckerzeugnissen oder Computer-Bildschirmen erscheinen die abgebildeten RAL-Farben nicht völlig authentisch und dienen nur zur Orientierung. Zur genauen Feststellung der Farbe, empfehlen wir die Verwendung eines physischen RAL-Farbfächers.

Standard-Glanzgrad: ca. 85% (glänzend) - Pulverauswahl durch ROMBI. (Die Farben RAL 9006 / 9007 werden standardmäßig in seidenglänzend geliefert) Andere Glanzgrade (z.B. seidenglanz, matt oder Feinstruktur), Perl-, DB-, Metallic-Töne und spezielle Pulver auf Anfrage.


Ein Übersicht über die verschiedenen Folien von Renolit (inkl. ehem. Cova) und Hornschuch:

Die ROMBI-Standardfolien - Die gängigsten Renolit-Folien

1192.001-167
9.1192.001-116700
Oregon 4
2052.089-167
9.2052.089-116700
Eiche dunkel
2052.090-167
9.2052.090-116700
Eiche hell SD
2065.021-167
9.2065.021-116700
Sapeli
2097.013-167
9.2097.013-116700
Mahagoni
2178.001-167
9.2178.001-116700
Golden Oak
2178.007-167
9.2178.007-116700
Nussbaum V
3005.005-167
02.11.31.000012-116700
Weinrot
3069.041-167
9.3069.041-116700
Bergkiefer
3149.008-167
9.3149.008-116700
Eiche rustikal
3152.009-167
9.3152.009-116700
Streifen Douglasie
3167.004-167
9.3167.004-116700
Mooreiche
6125.005-167
02.11.61.000009-116700
Dunkelgrün
7012.005-167
02.11.71.000039-116700
Basaltgrau
7015.005-167
02.11.71.000040-116700
Schiefergrau
7016.005-083
02.11.71.000041-808300
Anthrazitgrau (glatt)
7016.005-167
02.11.71.000041-116700
Anthrazitgrau
7039.005-167
02.11.71.000046-116700
Quarzgrau
7155.005-167
02.11.71.000047-116700
Grau
7251.005-167
02.11.71.000049-116700
Lichtgrau
8518.005-167
02.11.81.000101-116700
Schwarzbraun
8875.005-167
02.11.81.000122-116700
Schokobraun

Alle Angaben ohne Gewähr - Änderungen jederzeit möglich - Bitte immer anfragen.

Erweitertes Lieferprogramm - Renolit   (auf Anfrage)

alte Nummer
neue Nummer
Farbe / Folienname 		alte Nummer neue Nummer Farbe / Folienname Abb.
1002.005-167
-
Sandgelb 		1002.005-167 - Sandgelb
1015.005-167
-
Hellelfenbein 		1015.005-167 - Hellelfenbein
1087.005-167
-
Gelb genarbt 		1087.005-167 - Gelb genarbt
1293.002-167
-
Quarz Platin 		1293.002-167 - Quarz Platin
1379.005-167
02.12.11.000011-116700
Creme Weiß (FMT) 		1379.005-167 02.12.11.000011-116700 Creme Weiß (FMT)
3003.005-167
-
Rubinrot 		3003.005-167 - Rubinrot
3054.005-167
02.12.31.000002-116700
Hellrot 		3054.005-167 02.12.31.000002-116700 Hellrot
3081.005-167
02.11.31.000013-116700
Dunkelrot 		3081.005-167 02.11.31.000013-116700 Dunkelrot
3130.005-167
-
Dunkelrot 2 		3130.005-167 - Dunkelrot 2
5002.005-167
-
Ultramarine Blau 		5002.005-167 - Ultramarine Blau
5003.005-167
-
Saphirblau 		5003.005-167 - Saphirblau
5004.005-167
02.11.51.000037-116700
Schwarzblau 		5004.005-167 02.11.51.000037-116700 Schwarzblau
5007.005-083
-
Brilliantblau 		5007.005-083 - Brilliantblau
5007.005-167
-
Brilliantblau 		5007.005-167 - Brilliantblau
5009.005-083 -
Azurblau 		5009.005-083 - Azurblau
5013.005-167
-
Kobaldblau 		5013.005-167 - Kobaldblau
5018.005-167
-
Türkisblau 		5018.005-167 - Türkisblau
5030.005-167
-
Dunkelblau 		5030.005-167 - Dunkelblau
5056.005-167
-
Hellblau 		5056.005-167 - Hellblau
5150.005-167
02.11.51.000033-116700
Stahlblau 		5150.005-167 02.11.51.000033-116700 Stahlblau
6005.005-167
02.11.61.000013-116700
Moosgrün 		6005.005-167 02.11.61.000013-116700 Moosgrün
6012.005-167
-
Schwarzgrün 		6012.005-167 - Schwarzgrün
6110.005-167
-
Smaragdgrün 		6110.005-167 - Smaragdgrün
7004.005-083
02.11.71.000038-808300
Signalgrau glatt 		7004.005-083 02.11.71.000038-808300 Signalgrau glatt
7012.005-083
02.11.71.000039-808300
Basaltgrau glatt 		7012.005-083 02.11.71.000039-808300 Basaltgrau glatt
7015.005-083
02.11.71.000040-808300
Schiefergrau glatt 		7015.005-083 02.11.71.000040-808300 Schiefergrau glatt
7016.005-048
-
Anthrazitgrau 		7016.005-048 - Anthrazitgrau
7016.005-097
02.11.71.000041-809700
Anthrazitgrau 		7016.005-097 02.11.71.000041-809700 Anthrazitgrau
7021.005-083
-
Schwarzgrau glatt 		7021.005-083 - Schwarzgrau glatt
7038.005-083
02.11.71.000045-808300
Achatgrau glatt 		7038.005-083 02.11.71.000045-808300 Achatgrau glatt
7038.005-167
02.11.71.000045-116700
Achatgrau 		7038.005-167 02.11.71.000045-116700 Achatgrau
7039.005-083
02.11.71.000046-808300
Quarzgrau glatt 		7039.005-083 02.11.71.000046-808300 Quarzgrau glatt
7155.005-048
-
Grau 		7155.005-048 - Grau
7155.005-083
02.11.71.000047-808300
Grau glatt 		7155.005-083 02.11.71.000047-808300 Grau glatt
7244.005-167
-
Blaugrau 		7244.005-167 - Blaugrau
7251.005-083
02.11.71.000049-808300
Lichtgrau glatt 		7251.005-083 02.11.71.000049-808300 Lichtgrau glatt
7273.005-167
-
Grauweiss 		7273.005-167 - Grauweiss
8099.005-167
-
Braun Maron 		8099.005-167
